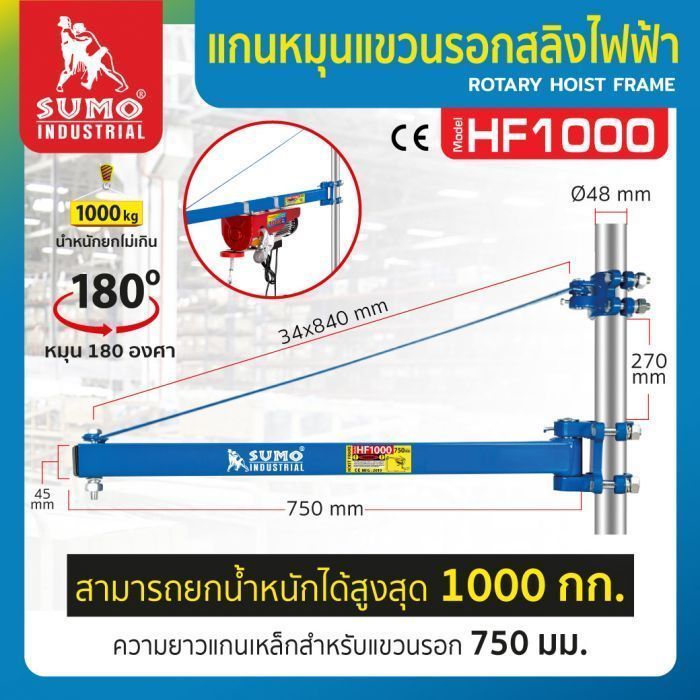

แกนหมุนแขวนรอกสลิงไฟฟ้า รุ่น HF1000

Rotary Hoist FrameMod.HF1000

การใช้งาน : Applications

• แกนเหล็กหมุนแขวนรอก หรือ แกนเหล็กแขวนรอก เหมาะสำหรับขนถ่ายสินค้าผ่านรอกสลิงไฟฟ้าขนาดเล็ก จากภายนอกอาคารเข้าสู่ภายในอาคาร ได้อย่างสะดวกและรวดเร็ว
• ความยาวแกนเหล็กสำหรับแขวนรอกยาว 750 มม.
• แกนเหล็กหมุนแขวนรอกสามารถรับน้ำหนักได้สูงสุดถึง 1000 Kg
• สามารถปรับหมุนแกนหมุนแขวนรอกสลิงไฟฟ้าได้ 180อาศา
• Suitable for loading goods via mini electric wire hoist from outside to inside of the building, easily and quickly.
• The length of frame is 750mm.
• Support loading maximum 1000kg.
• with swivel range 180 degree.

การติดตั้ง : Installation

• ติดตั้งแกนเหล็กแขวนรอกกับเสาเหล็กกลมขนาดเส้นผ่านศูนย์กลาง48มม.ความหนา4 มม.
• ติดตั้งโครงยึดแกนเหล็กกับเสาเหล็กกลมให้ได้ความสูง 270 มม.
• ใช้สกรูยึดระหว่างแกนเหล็กกับโครงยึด
• ติดตั้งรอกกับแกนเหล็กแขวนให้แน่น ตรวจสอบให้มันใจว่าไม่มีการเลื่อนใดๆ
• Installed the supportingtube to the cylinder pipe which diameter is Ø48mm andthickness is 4mm.
• Installed the frame connection strap to thecylinder pipe at 270 mm. height.
• Use screw set connect with the supporting tubeand the frame connection strap.
• Connected electric wire hoist to Hoist Frame tightly, makesure do not have any slide.


อุปกรณ์มาตรฐาน (Standard equipment)







1. โครงยึดและแกนเหล็กแขวนรอก

2. ชุดขายึด

3. จุกปิดแกนหมุน

4. ท่อเพิ่มความแข็งแรงของสกรู

5. คู่มือ

6. ชุดสกรู





รายละเอียดสินค้า (Specifications)



รุ่นของสินค้า (Product model)	HF1000
เส้นผ่านศูนย์กลาง (Diameter)	Ø48 mm.
ความหนา (Thickness)	4 mm.
ความสูง (Height)	270 mm.



คำเตือน : Warning

• ห้ามเคลื่อนย้ายสินค้าที่มีน้ำหนักเกินที่กำหนดไว้

• Do not overload the machine, in any case!

ข้อแนะนำ : Suggestion

• โปรดตรวจสอบอุปกรณ์และการเชื่อมต่อทั้งหมดก่อนการใช้งาน

• Please check all the components and connect before using.
