แกนหมุนแขวนรอกสลิงไฟฟ้า รุ่น HF1000

Rotary Hoist FrameMod.HF1000

การใช้งาน : Applications

• แกนเหล็กหมุนแขวนรอก แกนเหล็กแขวนรอก เหมาะสำหรับขนถ่ายสินค้าผ่านรอกสลิงไฟฟ้าขนาดเล็ก จากภายนอกอาคารเข้าสู่ภายในอาคาร ได้อย่างสะดวกและรวดเร็ว ความยาวแกนเหล็กสำหรับแขวนรอก 750มม. สามารถยกน้ำหนักได้สูงสุด 1000 Kg. และสามารถปรับหมุนได้ 180อาศา

• Suitable for loading goods via mini electric wire hoist from outside to inside of the building, easily and quickly. The length of frame is 750mm. Support loading maximum 1000kg. with swivel range 180 degree.

การติดตั้ง : Installation

• ติดตั้งแกนเหล็กแขวนรอกกับเสาเหล็กกลมขนาดเส้นผ่านศูนย์กลาง48มม.ความหนา4 มม.

• ติดตั้งโครงยึดแกนเหล็กกับเสาเหล็กกลมให้ได้ความสูง 270 มม.

• ใช้สกรูยึดระหว่างแกนเหล็กกับโครงยึด

• ติดตั้งรอกกับแกนเหล็กแขวนให้แน่น ตรวจสอบให้มันใจว่าไม่มีการเลื่อนใดๆ

• Installed the supportingtube to the cylinder pipe which diameter is Ø48mm and thickness is 4mm.

• Installed the frame connection strap to thecylinder pipe at 270 mm. height.

• Use screw set connect with the supporting tubeand the frame connection strap.

• Connected electric wire hoist to Hoist Frame tightly, makesure do not have any slide.


• ห้ามเคลื่อนย้ายสินค้าที่มีน้ำหนักเกินที่กำหนดไว้

• Do not overload the machine, in any case!

ข้อแนะนำ : Suggestion

• โปรดตรวจสอบอุปกรณ์และการเชื่อมต่อทั้งหมดก่อนการใช้งาน

• Please check all the components and connect before using.

รับน้ำหนักได้สูงสุด 600 Kg. Single Hook ยกได้สูงสุด 12 M Double Hook ยกได้สูงสุด 6 M

รับน้ำหนักได้สูงสุด 800 Kg. Single Hook ยกได้สูงสุด 18 M Double Hook ยกได้สูงสุด 9 M

รับน้ำหนักได้สูงสุด 1,000 Kg. Single Hook ยกได้สูงสุด 20 M สำหรับงานยกย้ายสินค้า ฯลฯ

Single Hook รับน้ำหนักได้สูงสุด 400 KG. Double Hook รับน้ำหนักได้สูงสุด 800 KG.

ใช้ควบคุมการทำงานรอกสลิงไฟฟ้า ใช้ได้กับสลิงไฟฟ้า PA600 PA800 PA1000

ลวดสลิง สำหรับลอกสลิงไฟฟ้า รุ่น PA600 ขนาดเส้นผ่าศูนย์กลาง 5MM.

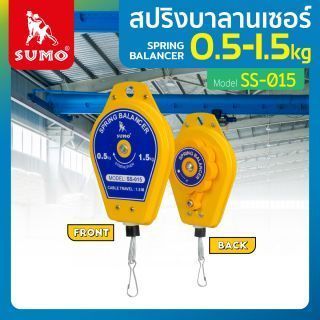

อุปกรณ์ใช้ถ่วงน้ำหนัก ช่วยผ่อนแรงในการทำงาน สายเคเบิ้ลยืดหยุ่น รับน้ำหนัก 0.5-1.5 kg.

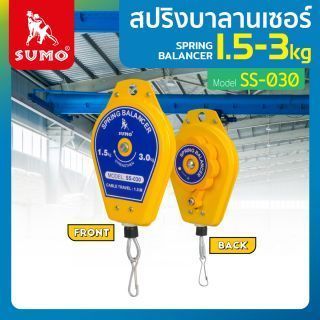

อุปกรณ์ใช้ถ่วงน้ำหนัก ช่วยผ่อนแรงในการทำงาน สายเคเบิ้ลยืดหยุ่น รับน้ำหนัก 1.5-3.0 kg.

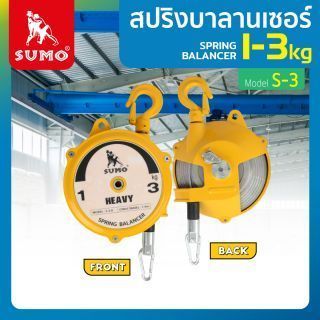

อุปกรณ์ใช้ถ่วงน้ำหนัก ช่วยผ่อนแรงในการทำงาน สายเคเบิ้ลยืดหยุ่น รับน้ำหนักได้ 1-3 kg.

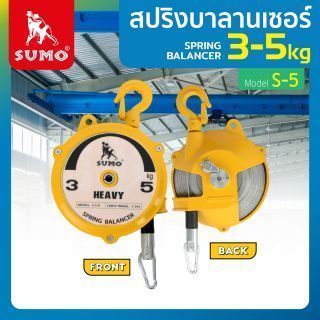

อุปกรณ์ใช้ถ่วงน้ำหนัก ช่วยผ่อนแรงในการทำงาน สายเคเบิ้ลยืดหยุ่น รับน้ำหนักได้ 3 - 5 kg.

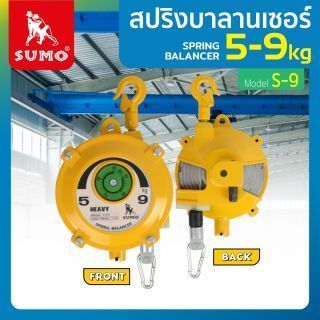

อุปกรณ์ใช้ถ่วงน้ำหนัก ช่วยผ่อนแรงในการทำงาน สายเคเบิ้ลยืดหยุ่น รับน้ำหนักได้ 5 - 9 kg.

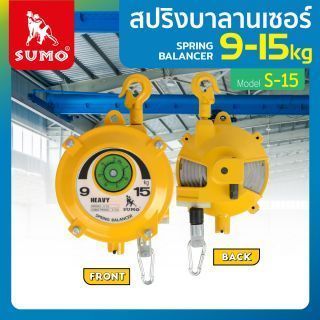

อุปกรณ์ใช้ถ่วงน้ำหนัก ช่วยผ่อนแรงในการทำงาน สายเคเบิ้ลยืดหยุ่น รับน้ำหนักได้ 9-15 kg.

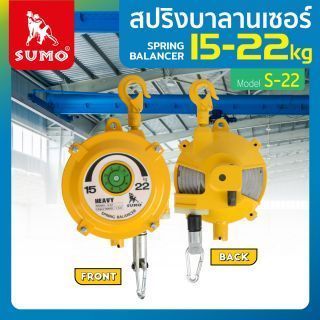

อุปกรณ์ใช้ถ่วงน้ำหนัก ช่วยผ่อนแรงในการทำงาน สายเคเบิ้ลยืดหยุ่น รับน้ำหนักได้ 15-22 kg.

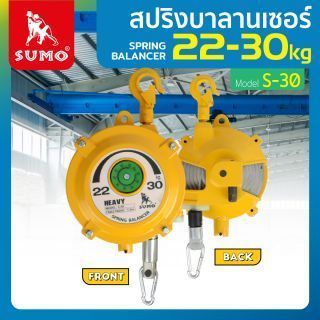

อุปกรณ์ใช้ถ่วงน้ำหนัก ช่วยผ่อนแรงในการทำงาน สายเคเบิ้ลยืดหยุ่น รับน้ำหนักได้ 22-30 kg.

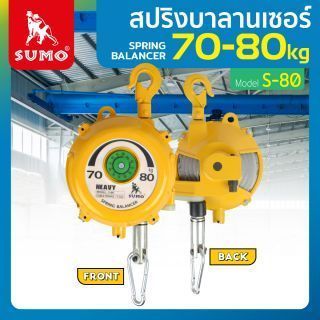

อุปกรณ์ใช้ถ่วงน้ำหนัก ช่วยผ่อนแรงในการทำงาน สายเคเบิ้ลยืดหยุ่น รับน้ำหนักได้ 70-80 kg.
