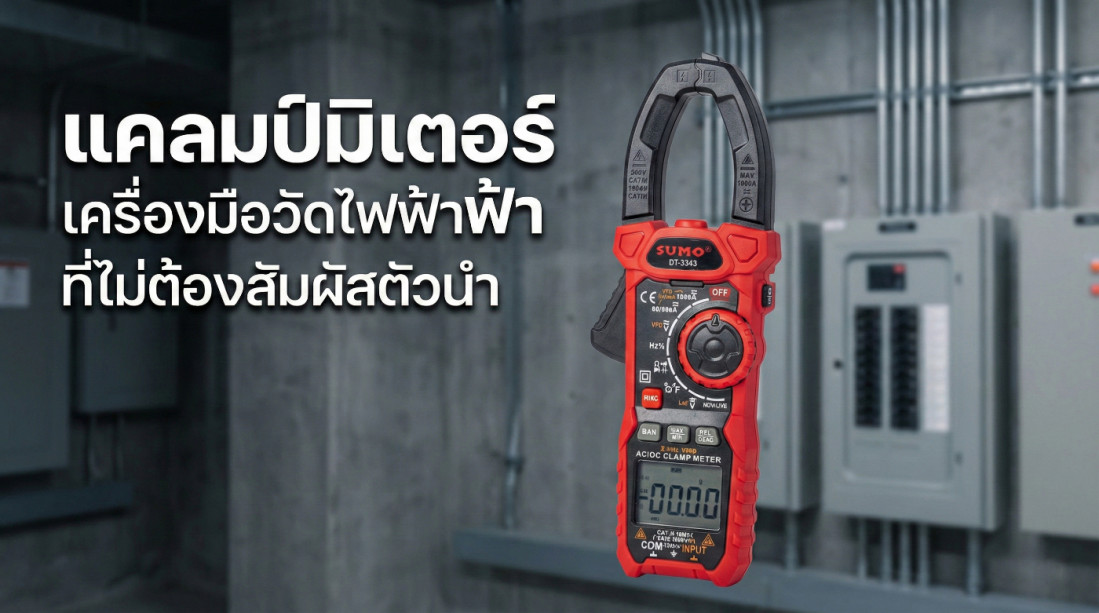

งานระบบไฟฟ้าเป็นงานที่ต้องการความแม่นยำและความปลอดภัยขั้นสูงสุด ซึ่งการตรวจสอบกระแสไฟฟ้าที่ไหลผ่านสายไฟเป็นหนึ่งในสิ่งที่อันตรายที่สุดในสายงานนี้ แต่ในปัจจุบันมีเทคโนโลยีอย่าง แคลมป์มิเตอร์ (Clamp Meter) ที่ช่วยให้คุณสามารถวัดไฟได้โดยไม่ต้องสัมผัสกับตัวนำไฟฟ้า
ในบทความนี้ SGB จะพาคุณไปรู้จักกับเครื่องมือวัดไฟอย่างแคลมป์มิเตอร์ ว่ามันคืออะไร และมีหลักการทำงานทางฟิสิกส์อย่างไร ทำไมจึงสามารถวัดค่าได้โดยไม่ต้องปอกสายไฟ รวมถึงเจาะลึกวิธีการเลือกซื้อ
แคลมป์มิเตอร์ คืออะไร?
แคลมป์มิเตอร์ คือ เครื่องมือวัดทางไฟฟ้าที่ถูกพัฒนาต่อยอดมาจากมัลติมิเตอร์ (Multimeter) โดยจุดเด่นที่เป็นเอกลักษณ์คือส่วนหัวที่มีลักษณะคล้ายก้ามปูหรือแคลมป์ (Clamp) ยื่นออกมาเพื่อใช้สำหรับคล้องเข้ากับสายไฟที่ต้องการวัดค่า
จุดเด่นสำคัญที่ทำให้ แคลมป์มิเตอร์ แตกต่างจากเครื่องมือวัดทั่วไปคือความสามารถในการวัดกระแสไฟฟ้าที่ไหลในสายไฟโดยไม่ต้องตัดวงจรและไม่ต้องสัมผัสกับตัวนำไฟฟ้าอย่างทองแดงที่อยู่ภายในโดยตรง ซึ่งช่วยลดความเสี่ยงจากการถูกไฟดูดและช่วยให้การทำงานมีความต่อเนื่องไม่ต้องหยุดระบบไฟเพื่อทำการวัด
หลักการทำงานของแคลมป์มิเตอร์อาศัยทฤษฎีทางฟิสิกส์เรื่องการเหนี่ยวนำแม่เหล็กไฟฟ้า ที่เมื่อมีกระแสไฟฟ้าไหลผ่านสายไฟจะเกิดสนามแม่เหล็กแผ่ออกมารอบ ๆ สายไฟเส้นนั้นเสมอ แคลมป์มิเตอร์ใช้หลักการนี้ในการตรวจจับสนามแม่เหล็กดังกล่าวแล้วแปลงค่ากลับมาเป็นปริมาณกระแสไฟฟ้า ซึ่งแบ่งกลไกการทำงานได้เป็น 2 รูปแบบหลักตามชนิดของกระแสไฟฟ้าดังนี้
- สำหรับไฟฟ้ากระแสสลับ (AC) แคลมป์มิเตอร์จะทำงานเสมือนเป็นหม้อแปลงไฟฟ้า (Current Transformer) โดยที่ปากแคลมป์ทำหน้าที่เป็นแกนเหล็กวงรอบ และสายไฟที่เราไปคล้องทำหน้าที่เป็นขดลวดปฐมภูมิ เมื่อกระแส AC ไหลผ่านสายไฟ มันจะเหนี่ยวนำให้เกิดกระแสไฟฟ้าขึ้นในขดลวดทุติยภูมิที่ซ่อนอยู่ในหัวแคลมป์ วงจรอิเล็กทรอนิกส์ภายในจะคำนวณสัดส่วนการเหนี่ยวนำนี้และแสดงผลออกมาเป็นค่าแอมแปร์ (Ampere)
- สำหรับไฟฟ้ากระแสตรง (DC) เนื่องจากการเหนี่ยวนำแบบหม้อแปลงใช้ไม่ได้กับไฟกระแสตรง (เพราะสนามแม่เหล็กคงที่ ไม่มีการยุบและพองตัวสลับขั้ว) แคลมป์มิเตอร์รุ่นที่วัด DC ได้จึงต้องมีเซนเซอร์ฮอลล์ เอฟเฟกต์ (Hall Effect Sensor) ติดตั้งไว้ที่ปลายก้ามปู เพื่อตรวจจับความเข้มของสนามแม่เหล็กที่คงที่นั้น แล้วแปลงเป็นแรงดันไฟฟ้าเล็ก ๆ ก่อนจะประมวลผลเป็นค่ากระแสไฟ
ด้วยกลไกทางฟิสิกส์เหล่านี้ จึงทำให้แคลมป์มิเตอร์แตกต่างจาก ดิจิตอลมัลติมิเตอร์ และ อนาล็อกมัลติมิเตอร์ ที่หากต้องการวัดกระแสไฟจะต้องทำการตัดต่อวงจรเพื่อนำมิเตอร์ไปต่ออนุกรมเพื่อให้กระแสไหลผ่านตัวเครื่อง ซึ่งเป็นวิธีที่ยุ่งยากและอันตรายสำหรับกระแสไฟสูง ๆ
แคลมป์มิเตอร์ ใช้วัดอะไรได้บ้าง และเหมาะกับงานแบบไหน
แม้ชื่อจะบ่งบอกว่าจุดเด่นคือการใช้ก้ามปูเพื่อวัดกระแส แต่แคลมป์มิเตอร์สมัยใหม่มักถูกออกแบบมาให้เป็นเครื่องมืออเนกประสงค์ที่แทบจะทดแทนดิจิตอลมัลติมิเตอร์ได้ในหลายสถานการณ์ โดยฟังก์ชันหลักแคลมป์มิเตอร์มักจะเป็นฟังก์ชันเหล่านี้ครับ
การวัดกระแสไฟฟ้า คือหน้าที่หลักของเครื่องมือชนิดนี้ สามารถวัดได้ทั้งกระแสสลับ (AC Current) ที่ใช้ในระบบไฟบ้านและโรงงาน และกระแสตรง (DC Current) ที่ใช้ในระบบโซลาร์เซลล์หรือแบตเตอรี่รถยนต์ เหมาะสำหรับงานซ่อมบำรุงในโรงงานอุตสาหกรรม การตรวจสอบโหลดของมอเตอร์ หรือการเช็คว่าแอร์กินไฟผิดปกติหรือไม่ได้ทันที
การวัดแรงดันไฟฟ้า แคลมป์มิเตอร์ส่วนใหญ่จะมีช่องเสียบสายโพรบมาให้ด้วย ทำให้สามารถวัดแรงดันไฟฟ้าได้เหมือนมัลติมิเตอร์ทั่วไป เหมาะสำหรับการตรวจสอบว่าปลั๊กไฟมีไฟมาจ่ายหรือไม่ หรือตรวจสอบแรงดันตกในระบบสายส่ง เพียงแต่การวัดแรงดันยังคงต้องใช้สายโพรบสัมผัสกับจุดต่อทางไฟฟ้า ไม่สามารถใช้ก้ามปูวัดแบบไร้สัมผัสได้
การวัดความต้านทานและความต่อเนื่อง สำหรับการตรวจสอบสายขาดใน หรือการเช็คว่าฟิวส์ขาดหรือไม่ รวมถึงการตรวจสอบขดลวดมอเตอร์ว่ามีการลัดวงจรหรือขาดวงจรหรือไม่ นอกจากนี้ รุ่นที่มีราคาสูงขึ้นมาหน่อยอาจมีฟังก์ชันเสริมอื่นๆ เช่น การวัดค่าประจุไฟฟ้า สำหรับเช็คคาปาซิเตอร์ในมอเตอร์แอร์ หรือการวัดอุณหภูมิโดยใช้โพรบวัดอุณหภูมิแยกต่างหาก
ฟังก์ชันพิเศษ ในแคลมป์มิเตอร์รุ่นที่สูงขึ้น อาจมีความสามารถในการวัดค่าอื่น ๆ เพิ่มเข้ามา เช่น วัดความถี่ไฟฟ้า (Hz), วัดอุณหภูมิด้วยสายวัดอุณหภูมิ (Thermocouple), และวัดค่าประจุของคาปาซิเตอร์
ด้วยความสามารถเหล่านี้ แคลมป์มิเตอร์จึงเป็นเครื่องมือที่ขาดไม่ได้สำหรับวิศวกรไฟฟ้า ช่างซ่อมบำรุงอาคาร ช่างแอร์ และช่างติดตั้งระบบโซลาร์เซลล์ เพราะเครื่องมือเพียงชิ้นเดียวสามารถวิเคราะห์ปัญหาหน้างานได้ครอบคลุมตั้งแต่ต้นทางจนถึงปลายทาง
วิธีเลือกซื้อแคลมป์มิเตอร์ต้องดูอะไรบ้าง
สิ่งสำคัญของการเลือกซื้อแคลมป์มิเตอร์โดยพื้นฐานคือการดูจากคุณสมบัติทางเทคนิคที่สอดคล้องกับหน้างาน เพราะหากเลือกผิดประเภทอาจหมายถึงวัดค่าไม่ได้ หรือในกรณีร้ายแรงอาจเกิดอันตรายต่อผู้ใช้งาน โดยปัจจัยที่ต้องพิจารณามีดังนี้ครับ
1. ประเภทของกระแสที่ต้องการวัด (AC หรือ AC/DC)
คุณต้องตอบโจทย์ตัวเองให้ได้ก่อนว่างานของคุณเกี่ยวข้องกับอะไร
- AC Clamp Meter เหมาะกับงานไฟฟ้าทั่วไป ไฟบ้าน งานอาคาร งานแอร์ เพราะกระแสไฟส่วนใหญ่เป็นกระแสสลับ ราคาจะย่อมเยากว่า
- AC/DC Clamp Meter จำเป็นสำหรับงานที่เกี่ยวกับแบตเตอรี่ โซลาร์เซลล์ ระบบ UPS ระบบไฟรถยนต์ หรือระบบควบคุมมอเตอร์ DC ในโรงงาน
หากคุณทำงานที่หลากหลาย แนะนำให้ลงทุนในตัวที่ใช้ได้กับทั้ง AC และ DC จะเป็นสิ่งที่ให้ผลตอบแทนคุ้มค่ากับคุณมากกว่าในระยะยาว
2. ค่าความละเอียดและความแม่นยำ
ความละเอียดคือหน่วยที่เล็กที่สุดที่มิเตอร์สามารถอ่านได้ ส่วนความแม่นยำคือความใกล้เคียงของค่าที่วัดได้กับค่าจริง สำหรับงานทั่วไปความแม่นยำระดับ 2-3% ถือว่ายอมรับได้ แต่หากเป็นงานสอบเทียบหรืองานอิเล็กทรอนิกส์ละเอียดอ่อน ต้องดูค่า Accuracy ของแคลมป์มิเตอร์ที่คุณจะซื้อให้ดี
3. ต้องเป็นระบบ True RMS หรือไม่?
นี่คือหัวข้อที่สำคัญมากในยุคปัจจุบัน ระบบไฟฟ้าสมัยใหม่เต็มไปด้วยอุปกรณ์ที่มีวงจรอิเล็กทรอนิกส์ เช่น อินเวอร์เตอร์ (Inverter), คอมพิวเตอร์ หรือหลอดไฟ LED ซึ่งทำให้อุปสงค์ของคลื่นไฟฟ้าผิดเพี้ยนไป (Non-linear load)
ด้วยเหตุนี้ Clamp Meter (แบบทั่วไป) จะวัดค่าได้ถูกต้องเฉพาะกับคลื่นไซน์ที่สมบูรณ์ (Pure Sine Wave) เท่านั้น หากนำไปวัดไฟจากอินเวอร์เตอร์ ค่าที่ได้อาจผิดพลาดไปถึง 30-40%
ในขณะที่ Clamp Meter แบบ True RMS จะสามารถคำนวณค่ากระแสไฟฟ้าที่แท้จริงได้แม่นยำ แม้ว่ารูปคลื่นไฟฟ้าจะบิดเบี้ยว ถ้าหากคุณเป็นช่างแอร์อินเวอร์เตอร์ หรือช่างโรงงาน ควรเลือกแคลมป์มิเตอร์แบบ True RMS เท่านั้นครับ
4. มาตรฐานความปลอดภัย (Safety Category – CAT Rating)
ความปลอดภัยเป็นเรื่องที่ประนีประนอมไม่ได้เพราะนั่นหมายถึงชีวิตของช่างอย่างเรา มาตรฐาน IEC 61010 ได้กำหนดระดับความปลอดภัย (CAT) ไว้ตามระดับพลังงานและแรงดันกระชากที่มิเตอร์รับได้ ดังนี้
- CAT II: สำหรับเครื่องใช้ไฟฟ้าทั่วไปที่เสียบปลั๊ก
- CAT III: สำหรับระบบไฟในอาคาร ตู้เบรกเกอร์ย่อย สวิตช์บอร์ด
- CAT IV: สำหรับต้นกำเนิดไฟ มิเตอร์หน้าบ้าน สายเมนเข้าอาคาร
สำหรับการใช้งานทั่วไปและงานอาคาร ควรเลือกแคลมป์มิเตอร์ที่ได้อย่างน้อย CAT III 600V เพื่อความปลอดภัยสูงสุด
นอกจากนี้ คุณอาจพิจารณาถึงฟังก์ชันเสริมอื่น ๆ ที่มากับแคลมป์มิเตอร์ที่ช่วยให้ชีวิตการทำงานของคุณง่ายขึ้น อย่างเช่น ฟังก์ชันวัดกระแสกระชากตอนสตาร์ทมอเตอร์ (Inrush Current) และฟังก์ชันเช็กไฟโดยไม่ต้องสัมผัส (Non-Contact Voltage – NCV)
และทั้งหมดก็คือเรื่องราวของ แคลมป์มิเตอร์ อุปกรณ์วัดทางไฟฟ้าที่ช่วยให้คุณสามารถวัดได้โดยไม่ต้องเสียงอันตรายจากการสัมผัสตัวนำไฟฟ้า ไม่ต้องตัดวงจร ทำให้การทำงานมีความต่อเนื่อง ปลอดภัย และมีประสิทธิภาพสูงสุด
ถ้าหากคุณกำลังมองหาแคลมป์มิเตอร์สำหรับงานช่างมืออาชีพที่ต้องการความแม่นยำ ทนทาน และฟังก์ชันครบครันในราคาที่คุ้มค่า เราขอแนะนำ แคลมป์มิเตอร์ SUMO ที่มีให้เลือกทั้งรุ่นเล็กกะทัดรัดพกพาง่ายอย่าง แคลมป์มิเตอร์ รุ่น DT-330 และ DT-330S หรือในรุ่นมาตรฐานสำหรับงานทั่วไปอย่าง แคลมป์มิเตอร์ รุ่น DT-338, ไปจนถึงรุ่นประสิทธิภาพสูงอย่างแคลมป์มิเตอร์ รุ่น DT-3343 ที่ตอบโจทย์ทุกความต้องการของงานไฟฟ้า
