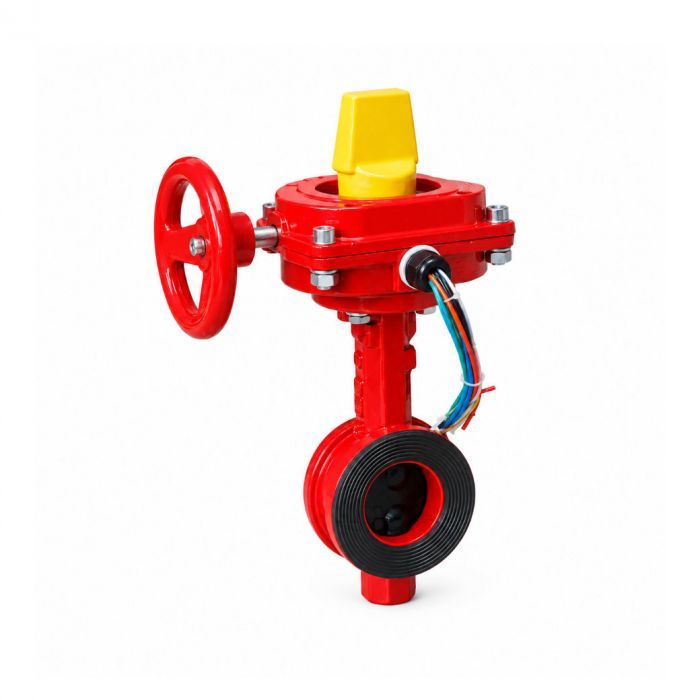

วาล์วปีกผีเสื้อ 4 นิ้ว

Butterfly Valve 4" Grooved

เหมาะสำหรับ

• วาล์วปีกผีเสื้อ 4 นิ้ว ใช้สําหรับปิด-เปิดน้ำ
• ใช้พื้นที่น้อยในการติดตั้ง เหมาะกับการใช้ติดตั้งในอาคาร หรือ พื้นที่ทั่วไป (ไม่เหมาะสำหรับใช้ควบคุมอัตราการไหลของน้ำ)

คุณสมบัติสินค้า

• วาล์วปีกผีเสื้อ 4 นิ้ว สําหรับปิด-เปิดน้ำ เหมาะกับการติดตั้งในอาคารหรือพื้นที่ทั่วไป ไม่เหมาะสำหรับใช้ควบคุมอัตราการไหลของน้ำ
• ตัวบัตเตอร์ฟลายวาล์วเป็นแบบเวเฟอร์ (Wafer-type) กะทัดรัด ประหยัดพื้นที่ และติดตั้งระหว่างหน้าแปลน 2 ด้านได้สะดวก
• เคลือบผิวด้วยอีพ็อกซี่ FBE (Fusion Bonded Epoxy) ตามมาตรฐาน AWWA C550 ทนทานต่อการกัดกร่อน
• วาล์วปีกผีเสื้อ 4 นิ้ว ได้มาตรฐาน FM และ UL
• สีแดง
• มาตรฐาน FM no.PR463506
• ตัวเรือนวาล์ว: เหล็กหล่อเหนียว (Ductile Iron)
• แผ่นลิ้นวาล์ว: เหล็กหล่อเหนียวเคลือบผิว
• ก้านวาล์ว: สเตนเลส
• ซีท/ยางซีล: EPDM หรือ NBR
• ชุดเกียร์และล้อมือหมุน: เหล็กหล่อหรือเหล็กกล้า
• ผิวภายนอก: เคลือบอีพ็อกซีสีแดง เพื่อป้องกันการกัดกร่อน
• กล่องสวิตช์ตรวจสอบ: กล่องโลหะหรือพลาสติกวิศวกรรม พร้อมสายไฟสัญญาณ

การใช้งาน

• ใช้วาล์วปีกผีเสื้อติดตั้งบนท่อเมนของระบบดับเพลิง เช่น ระบบสปริงเกลอร์ ท่อไรเซอร์ หรือท่อจ่ายน้ำดับเพลิง
• ผู้ใช้งานหมุนล้อ เพื่อส่งกำลังผ่านชุดเกียร์ให้แผ่นลิ้นภายในหมุน
• เมื่อวาล์วเปิดเต็มที่ แผ่นลิ้นจะอยู่เกือบขนานกับทิศทางน้ำ ทำให้น้ำไหลผ่านได้
• เมื่อหมุนปิด แผ่นลิ้นจะขวางทางไหลของน้ำ เพื่อตัดแยกท่อสำหรับซ่อมบำรุงหรือทดสอบระบบ
• กล่อง Supervisory/Tamper Switch จะตรวจสอบว่าวาล์วอยู่ในตำแหน่งเปิดเต็มหรือไม่ หากวาล์วถูกหมุนออกจากตำแหน่งเปิด สวิตช์จะส่งสัญญาณแจ้งสถานะไปยังตู้ควบคุมระบบแจ้งเหตุเพลิงไหม้ เพื่อป้องกันการปิดวาล์วโดยไม่ตั้งใจ ซึ่งอาจทำให้ระบบดับเพลิงใช้งานไม่ได้
