แผ่นฉนวนฟีโนลิคโฟม 2400 x 1200 มม.

Phenolic Foam insulated panel 2400x1200 mm

คุณสมบัติ (Feature)

• แผ่นฉนวนสำเร็จรูป น้ำหนักเบา และแข็งแรง

• ต้านทานต่ออุณหภูมิ -50 °C ถึง 150 °C

• กันเสียงเข้า- ออก ลดเสียงดังป้องกันเสียงรบกวน

• ทนไฟไม่ลามไฟ เพราะมีส่วนผสมสารกันไฟไว้

• ป้องกันความร้อน สามารถลดการแผ่รังสีและการนำความร้อนใช้เป็นฉนวนได้เป็นอย่างดี

• ทนต่อกรดและด่าง ป้องกันการกัดกร่อน หรือการเกิดสนิมที่ผิวหลังคา หรือผนัง ที่เกิดจากไอกรดลอยไปตกกระทบได้ และ ลม, ฝน

• ป้องกันมด นก หนู แมลง มีส่วนผสมของสารที่ป้องกันไม่ให้สัตว์เหล่านั้นเข้าไปทำรัง หรือทำลายฉนวน

• Light weight and Strength.

• Temperature resistance  -50°C  to 150°C

• Sound in-out, noise reduction, noise-canceling

• Flame-proof, flame-retardant but it can be extinguished without fire, because the mixture of fireproof.

• Heat protection can reduce radiation and heat transfer used as a good insulator.

• Prevents the ants, birds, mice, insects, chemical compounds prevent them from entering the nest. Or destroy the insulation Contains chemicals that prevent animals.

เหมาะสำหรับ (Suitable for)

• แผ่นฉนวนสำเร็จรูป แผ่นฉนวนกันความร้อน แผ่นฉนวนฟีโนลิคโฟม เหมาะสำหรับ งานท่อดักท์แอร์ และอาคารที่พักอาศัย สามารถป้องกันความร้อนจากผนังและหลังคาได้มากกว่า 90% ทำให้อุณหภูมิลดลง และเหมาะสำหรับห้องที่ใช้เครื่องปรับอากาศจะทำให้ห้องเย็นอย่างรวดเร็ว เครื่องปรับอากาศจะทำงานน้อยลง จึงลดการสูญเสียพลังงานประหยัดค่าไฟฟ้าถึง 50%

• Suitable for air duct and residential buildings, it can prevent over 90% of wall and roof heat, causing the temperature to drop. And suitable for air-conditioned rooms to cool the room quickly. Air conditioning will work less. Reduce power loss, save up to 50%

ภาพการใช้งาน แผ่นฉนวน

วิธีใช้งาน (How to use)

• แผ่นฉนวนสำเร็จรูป ใช้สำหรับ งานท่อดักท์แอร์ และอาคารที่พักอาศัย มุงหลังคา ผนัง เพื่อป้องกันความร้อนและกันเสียง

• Use for air duct and residential buildings, the roof, wall to prevent heat and sound.

วิธีติดตั้ง แผ่นฉนวนสำเร็จรูป แผ่นฉนวนฟีโนลิคโฟม บนพนัง เพดาน

วิธีติดตั้ง แผ่นฉนวน แผ่นฉนวนฟีโนลิคโฟม บนพนัง เพดาน (How to install phenolic foam insulated panel on the wall, roof)

• เตรียมพื้นผิวของหน้างาน ผนังหรือเพดานให้เรียบ

• ใช้กาวเฉพาะสำหรับแผ่นฉนวนในการติดแผ่นฉนวนกับผนัง หรือเพดาน เข้าด้วยกัน

• ใช้สกรูยึดแผ่นฉนวนอีกครั้งเพื่อเพิ่มความแข็งแรง

• Prepare the surface of the wall or roof to smooth.

• Use only glue for insulated panel to attach the insulated panel with the wall or the roof together.

• Use the screws attach to the insulated panel again to increase the strength.

วิธีทำท่อตรง

วิธีทำท่อตรง (How to make straight duct)

• เตรียม แผ่นฉนวน

• วัดขนาดไซส์ที่ต้องการ (ขนาดขึ้นอยู่กับพัดลม)

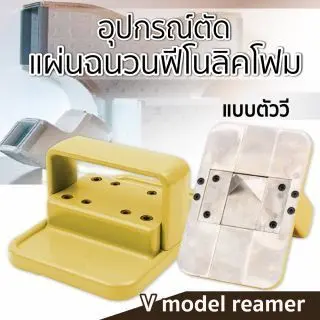

• เมื่อวัดขนาดไซส์เสร็จแล้ว ใช้อุปกรณ์ตัดแผ่นฉนวนฟีโนลิคโฟม (แบบตัววี) สำหรับตัดโดยและใช้เหล็กเส้นตรงหรือไม้บรรทัดขนาดใหญ่เพื่อช่วยตัดให้ตรง

• ตัดแผ่นเป็น 4 แถว ทากาวตามขอบแผ่นที่ตัดออก พับแผ่นเข้าหากัน ให้ครบทั้ง 4 ด้าน

• จากนั้นติดเทปอลูมิเนียมตรงมุมด้านนอกของท่อให้ครบทั้ง 4 ด้าน

• ส่วนมุมด้านในใช้ใช้กาวหรือซิลิโคนทา

• Prepare phenolic Foam sheet.

• Measure the desired size (Size depends on the Evaporative Air Cooler).

• When measuring the size is done. Use V model reamer for cut and use a straight bar or large ruler to help cut straight.

• Cut the sheet into 4 rows, glue the sheets together to cover all four sides, attach glue along the edge of the cut sheet, Fold the sheets together all 4 sides.

• Then use attach the aluminum tape on the outer corner of the duct to the 4 sides.

• The inner corner uses glue or silicone.

วิธีทำท่อโค้ง

วิธีทำท่อโค้ง (How to make curve duct)

• เตรียมแผ่นฉนวนฟีโนลิคโฟม

• วัดขนาดไซส์ที่ต้องการ (ขนาดขึ้นอยู่กับพัดลม)

• เมื่อวัดขนาดไซส์เสร็จแล้ว ใช้วงเวียนร่าง เป็นครึ่งวงกลม ทั้งด้านนอกและด้านใน

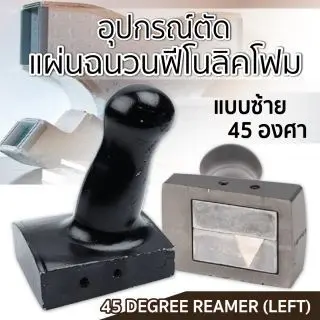

• ใช้อุปกรณ์ตัด (แบบซ้าย 45 องศา) ตัดด้านใน

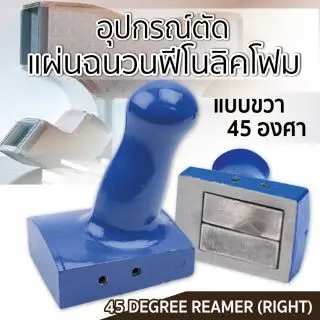

• ใช้อุปกรณ์ตัด (แบบขวา 45 องศา) ตัดด้านนอก

• จะได้ฉนวนแบบครึ่งวงกลม ทำแบบนี้ 2 ชิ้น

• จากนั้นจะทำฉนวนแบบตรง วัดขนาดไซส์และใช้อุปกรณ์ตัด(แบบตรง) ตัดฉนวนแบบตรง 2 ชิ้น

• ฉนวนแบบตรง 2 ชิ้น จะทำการพับโดยการวัดขนาดแล้วร่างเพื่อจะทำการพับฉนวน (ถ้าไม่มีเครื่องพับ สามารถอุปกรณ์ตัดแบบบตัววีได้)

• เมื่อพับฉนวนตรงเสร็จ ค่อยๆ ใช้มือดัดให้โค้ง และทากาวไปตามขอบ ประกอบเข้าหากันให้ครบทั้ง 4 ด้าน

• จากนั้/นติดเทปอลูมิเนียมตรงมุมด้านนอกของท่อให้ครบทั้ง 4 ด้าน

• ส่วนมุมด้านในใช้ใช้กาวหรือซิลิโคนทาเพื่อเพิ่มความแข็งแรง

• Prepare phenolic Foam sheet.

• Measure the desired size (Size depends on the Evaporative Air Cooler).

• When measuring the size is done. Use dividers draft Half circle Both inside and outer

• use 45degree reamer (left) Cut inside

• use 45degree reamer (right) Cut outer will have half-circle, do these 2 pieces

• Then do the straight sheet. Measure size and cut straight 2 pieces.

• Straight sheet 2 pieces, It will be folded by measuring the size and draft to fold (If not have machine, can use V model reamer)

• When folding sheet is completed and then gradually bending and attach glue along the edge assemble all four sides.

• Then use attach the aluminum tape on the outer corner of the duct to the 4 sides.

• The inner corner uses glue or silicone.

รายละเอียดสินค้า (Specification)

คำเตือน (Warning)

• ห้ามเก็บแผ่นฉนวนฟีโนลิคโฟมไว้ใกล้เปลวไฟ

• Do not keep phenolic foam close to the flame.
