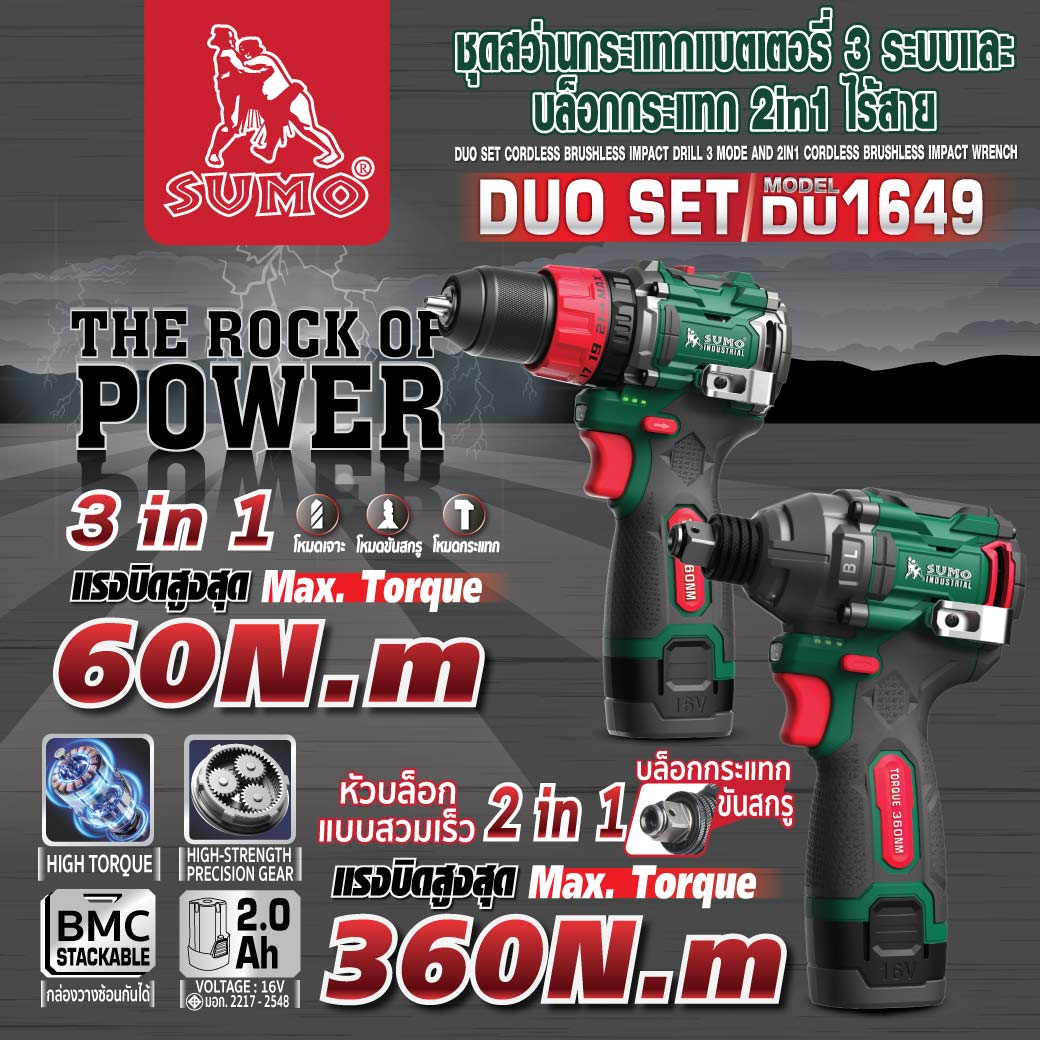

ชุดสว่านกระแทกแบตเตอรี่ 3 ระบบและบล็อคกระแทก 2in1 ไร้สาย รุ่น DU1649

DUO SET Cordless Impact Drill and Cordless Impact Screwdriver Model DU1669 SUMO

อุปกรณ์ภายในชุดสว่านกระแทกแบตเตอรี่ 3 ระบบและบล็อคกระแทก 2in1 ไร้สาย รุ่น DU1649 ประกอบด้วย สว่านกระแทกแบตเตอรี่ 3 ระบบ รุ่น ID1609 SUMO  และ บล็อกกระแทก 2in1 ไร้สาย รุ่น IW1604 SUMOพร้อมแบตเตอรี่ลิเธียมไอออน (Li-ion) 16V 2.0Ah จำนวน 2 ก้อน และแท่นชาร์จแบบ Fast Charge

สว่านกระแทกแบตเตอรี่ 3 ระบบ รุ่น ID1609 SUMO

คุณสมบัติ (Feature)

• สว่านกระแทกแบตเตอรี่ 3 ระบบ รุ่น ID1609 SUMO แรงดันไฟฟ้า 16V
• แบตเตอรี่ 16V ความจุ 2.0Ah
• แรงบิดสูงสุด (Torque) : 60 N.m
• ความเร็วรอบสูงสุด 2,100 รอบ/นาที
• อัตราการกระแทกสูงสุด (Impact Rate) : 31,500 ครั้ง/นาที
• มีโหมด 3 โหมด (เจาะ / ขันสกรู / เจาะกระแทก)
• มอเตอร์ไร้แปรงถ่าน เสียงเบาและทนทาน
• มีไฟ LED แสดงสถานะพลังงานของแบตเตอรี่
• แบตเตอรี่ลิเธียมพร้อมไฟแสดงสถานะ
• ขนาดบล็อก (Square Head) : 10mm
• น้ำหนักเบา พกพาสะดวก
• ความสามารถในการยึด : สกรูเครื่องขนาด: M4-M8  / น็อตมาตรฐานขนาด: M5-M16 / น็อตแบบหนาสูง ขนาด: M5-M12
• Voltage: 16V
• Battery Capacity:  2.0Ah
• Max Torque: 60 N·m
• Max Speed: 2,100 RPM
• Max Impact Rate: 31,500 IPM
• 3 Modes: Drilling / Screwdriving / Impact Drilling
• Brushless motor for quiet and durable performance
• LED battery status indicator
• Lithium battery with status indicator
• Square Head Size: 10 mm
• Lightweight and portable design
• Fastening Capacity: Machine Screws: M4 – M8 /Standard Bolts: M5 – M16 /High-Strength Bolts: M5 – M12

รายละเอียดสินค้า (Specification)

วิธีการใช้งานสินค้า (How to Use)

• ในการติดตั้งดอกไขควง ให้ใส่ดอกไขควงเข้าไปในปลอกให้ลึกที่สุด
• เมื่อต้องการถอดหัวไขควงออก ให้ดึงปลอกเครื่องมือ แล้วจึงดึงดอกไขควงออก
• สว่านกระแทกแบตเตอรี่ มีฟังก์ชันเสริมในตัวและสามารถให้โหมดการใช้งานได้หลากหลายเพื่อให้ผู้ปฏิบัติงานสามารถเจาะสกรูได้อย่างง่ายดาย
• สว่านกระแทกแบตเตอรี่ สามารถปรับแรงกระแทกได้
• สามารถเปลี่ยนการทำงานของเครื่องมือ สว่านกระแทกแบตเตอรี่ ได้
• To install a screwdriver bit, insert the bit into the chuck as deep as possible.
• To remove the bit, pull the sleeve of the tool and then pull out the bit.
• This tool comes with built-in functions and multiple operation modes, allowing the user to drive screws with ease.
• The tool can adjust impact force.
• The cordlessร impact drill allows switching between different operating modes.

คำแนะนำ (Suggestion)

• จับสว่านกระแทกแบตเตอรี่ ให้แน่นและวางปลายของดอกไขควงไว้ที่ชิ้นงาน ออกแรงกดที่เครื่องมือ สว่านกระแทกแบตเตอรี่ จนดอกไขควงไม่หลุดออกจากสกรูและเปิดเครื่องมือเพื่อเริ่มการทำงาน
• หากต้องการใช้แบตเตอรี่สำรองเพื่อการทำงานต่อ ให้พักเครื่องมือ สว่านกระแทกแบตเตอรี่ อย่างน้อย 15 นาทีจึงเริ่มใช้งานใหม่
• ใช้ดอกไขควงที่เหมาะสมกับหัวสกรูหรือสลักเกลียวที่คุณต้องการใช้
• เมื่อขันสกรู M8 หรือเล็กกว่า ให้เลือกแรงกระแทกที่เหมาะสมและปรับแรงกดบนสวิตช์ทริกเกอร์อย่างระมัดระวังเพื่อไม่ให้สกรูเสียหาย
• จับเครื่องมือโดยให้ชี้ตรงไปที่สกรู เพื่อป้องกันความเสียหาย
• หากแรงกระแทกแรงเกินไปหรือคุณขันสกรูนานเกินไป สกรูหรือปลายของดอกไขควงอาจได้รับแรงกดมากเกินไป ทำให้เกิดการ สึกกร่อน ชำรุด เสียหาย ฯลฯ
• ก่อนเริ่มงาน ให้ทำการทดสอบการทำงานเสมอเพื่อกำหนดเวลาขันสกรูที่เหมาะสม
• Hold the tool firmly and place the screwdriver bit against the workpiece. Apply pressure so that the bit stays in place, then power on the tool to begin operation.
• If using a spare battery for continuous work, allow the tool to rest for at least 15 minutes before resuming.
• Always use a screwdriver bit that matches the screw or bolt you are working with.
• When fastening screws M8 or smaller, select the proper impact setting and apply careful pressure on the trigger to prevent damage.
• Keep the tool aligned straight with the screw to avoid stripping or damage.
• Excessive impact force or prolonged fastening may cause wear, damage, or breakage of screws or bits.
• Always perform a test run before actual work to determine the proper fastening time

คำเตือน (Warning)

• ตรวจสอบให้แน่ใจเสมอว่าปิดเครื่องมือสว่านกระแทกแบตเตอรี่และถอดตลับแบตเตอรี่ออกก่อนปรับหรือตรวจสอบฟังก์ชันของเครื่องมือ
• ตรวจสอบทิศทางการหมุนทุกครั้งก่อนใช้งานเครื่องมือสว่านกระแทกแบตเตอรี่
• ใช้สวิตช์หมุนกลับเฉพาะเมื่อเครื่องมือหยุดสนิทเท่านั้น การเปลี่ยนทิศทางการหมุนก่อนเครื่องมือหยุดสนิทอาจทำให้เครื่องมือเสียหายได้
• เมื่อไม่ได้ใช้งานเครื่องมือสว่านกระแทกแบตเตอรี่ ควรตั้งปุ่มปรับทิศทางหมุนไปที่ตำแหน่งกลางเสมอ
• สวิตช์ทริกเกอร์จะไม่สามารถกดและเครื่องมือจะไม่ทำงาน หากปุ่มปรับทิศทางอยู่ในตำแหน่งตรงกลาง
• Always make sure the tool is switched off and the battery pack removed before adjusting or inspecting any functions.
• Always check the rotation direction before operating the tool.
• Use the reverse switch only when the tool has completely stopped. Changing direction before the tool stops may cause damage.
• When not in use, set the rotation direction switch to the neutral (center) position.
• The trigger switch cannot be pressed and the tool will not operate if the rotation direction switch is set to the center position.

บล็อคกระแทก 2in1 ไร้สาย รุ่น IW1604 SUMO

เหมาะสำหรับ (Suitable for)

• บล็อกไร้สาย 16V 2in1 รุ่น IW1604 SUMO เหมาะสำหรับงานซ่อมบำรุงรถยนต์, งานติดตั้งโครงสร้างเหล็ก, งานช่างไม้, งานก่อสร้าง, งานประกอบเครื่องจักร และงานทั่วไปที่ต้องการแรงบิดสูงและความรวดเร็วในการขัน–คลายน็อตและสกรู
• Suitable for automotive maintenance, steel structure installation, carpentry, construction, machinery assembly, and general tasks that require high torque and fast fastening or loosening of bolts and screws.

คุณสมบัติสินค้า (Features)

• บล็อกไร้สาย 16V รุ่น IW1604 SUMO ทำงานด้วยมอเตอร์ทองแดงไร้แปรงถ่าน เฟืองเกียร์เกรดพรีเมียม แม่นยำ แรงเสียดทานต่ำ ทนแรงบิดได้สูง
• ความเร็วรอบสูงสุด 2500 RPM
• อัตราการกระแทกสูงสุด (Impact Rate) 3600 ครั้ง/นาที
• แรงบิดขันเข้าสูงสุด 360 N.m
• คลายน็อตได้ด้วยแรงบิดสูงสุด 500 N.m
• บล็อกไร้สาย 16V รุ่น IW1604 SUMO สามารปรับแรงกระแทกได้ 3 ระดับ
• ระดับ 1 180 Nm /1000 RPM / 2100 IPM (Pulse Mode)
• ระดับ 2 270 Nm /2000 RPM / 3000 IPM
• ระดับ 3 360 Nm /2500 RPM / 3600 IPM
• บล็อกแบตเตอรี่ 16V มาพร้อมแบตเตอรี่ความจุ 2.0Ah คุณภาพสูงความจุเต็ม ผลิตจากโรงงานชั้นนำระดับโลก ผ่านมาตรฐาน มอก. แท้ที่สามารถตรวจสอบได้
• โหมดพัลส์ (Pulse Mode) หมุนและหยุดเป็นช่วง ๆ ช่วยป้องกันการขันเกินและลดโอกาสชิ้นงานเสียหาย
• โหมด Auto Stop หยุดอัตโนมัติเมื่อน็อตคลายพอดี ป้องกันการสึกหรอและชิ้นงานเสียหาย
• มีไฟ LED แสดงสถานะพลังงานของแบตเตอรี่
• ขนาดหัวบล็อก (Square Head) 1/2 นิ้ว (4 หุน)
• Power: 16V 2.0Ah
• Maximum Speed: 2500 rpm
• Maximum Impact Rate: 3600 impacts/min
• Maximum Torque: 360 N·m
• Loosening torque up to 500 Nm 3-level impact adjustment:
  • Level 1: 180 Nm / 1000 RPM / 2100 IPM (Pulse Mode)
  • Level 2: 270 Nm / 2000 RPM / 3000 IPM
  • Level 3: 360 Nm / 2500 RPM / 3600 IPM
• Pulse Mode: Alternates between spinning and pausing to prevent over-tightening and reduce the risk of workpiece damage
• Auto Stop Mode: Automatically stops when the bolt is loosened, preventing wear and protecting the workpiece
• Equipped with LED indicator for battery power status
  Square Head Size: 1/2"

รายละเอียดทางเทคนิค (Specification)

วิธีการใช้งาน (How to Use)

• การขันน็อตให้แน่น วางปลายอีกด้านของบล็อคไว้บนหัวน็อต ใช้แรงกดที่พอดีกับเครื่องมือบล็อกไร้สาย กดสตาร์ทเครื่องช้าๆ จากนั้นค่อยๆ เพิ่มความเร็วขึ้น และปล่อยปุ่มสวิตช์เมื่อขันน็อตแน่นแล้ว
• การถอดเกลียวออก ใส่บล็อคบนหัวสลักเกลียว สตาร์ทเครื่องบล็อกไร้สาย ด้วยความเร็วสูงสุด และเมื่อกำลังจะขันสลักเกลียวออก ให้ปล่อยปุ่มสวิตช์อย่างช้าๆ จนกว่าจะขันสลักเกลียวออกจนหมด
• ปุ่มปรับความเร็วและหยุดการทำงานอัตโนมัติ AutoStop เมื่อเครื่องมือ บล็อกไร้สาย ถูกปรับการหมุนในทิศตามเข็มนาฬิกา
• ปุ่ม AutoStop จะสามารถเปลี่ยนความแรงระหว่างเกียร์แรงบิดสูงและต่ำ เมื่อเครื่องมือ บล็อกกระแทกไร้สาย ถูกปรับให้หมุ
• ในทิศทวนเข็มนาฬิกา ปุ่ม AutoStop จะใช้สำหรับเลือกใช้การหยุดอัตโนมัติขณะขันน็อตออกหรือเลือกที่จะไม่หยุดอัตโนมัติก็ได้ โดยฟังก์ชันหยุดอัตโนมัติของเครื่องมือช่วยในการป้องกันการขันออกที่มากเกินไป เพื่อให้แน่ใจว่าการขันน็อตเป็นไปอย่างเหมาะสมโดยไม่ทำให้ชิ้นส่วนอุปกรณ์หรือตัวชิ้นงานเกิดความเสียหาย เมื่อไฟแสดงสถานะบนแผงดับ โปรดกดสวิตช์ทริกเกอร์เบา ๆ เพื่อเปิดไฟแสดงสถานะ
• Tightening Bolts: Place the socket firmly on the bolt head and apply appropriate pressure to the tool. Start the tool slowly, then gradually increase the speed, and release the switch once the bolt is fully tightened.
• Loosening Bolts: Attach the socket to the bolt head and start the tool at maximum speed. As the bolt is about to come off, slowly release the switch until the bolt is completely removed.
• Speed Adjustment and Auto Bolt Release AutoStop: When the tool is set to rotate clockwise, the AutoStop button can switch between high torque and low torque modes. When the tool is set to rotate counterclockwise, the AutoStop button can be used to enable or disable the automatic stop function while loosening bolts. The automatic stop function prevents over-loosening and ensures bolts are removed properly without causing damage to equipment parts or the workpiece. Indicator Light: When the indicator light on the panel turns off, gently press the trigger switch to turn the indicator light back on.

คำแนะนำ (Suggestion)

• หลังจากใส่เครื่องมือแล้ว โปรดดึงบล็อคด้วยมือเบาๆ เพื่อยืนยันว่าได้ยึดเข้ากับหัวประแจอย่างแน่นหนาแล้ว
• โหมดการใช้งานในที่นี้หมายถึงโหมดที่ตั้งไว้ล่วงหน้าในเครื่องมือที่สอดคล้องกับความเร็วการหมุนของเครื่องมือ บล็อกไร้สาย และแรงกระแทกที่แตกต่างกัน การเลือกโหมดการใช้งานที่เหมาะสมตามสถานการณ์การทำงาน สามารถเร่งความเร็วในการทำงานหรือปรับปรุงคุณภาพการทำงานได้
• หากจะใช้แบตเตอรี่สำรองเพื่อการทำงานต่อ ให้พักเครื่องมือ บล็อกไร้สาย อย่างน้อย 15 นาทีจึงเริ่มใช้งานใหม่
• After inserting the tool, gently pull the socket to ensure it is securely attached to the wrench head.
• The operating mode refers to the preset mode on the tool, which determines the rotation speed and impact force. Choosing the appropriate mode for the task can speed up work or improve work quality.
• If using a backup battery for continued operation, let the tool rest for at least 15 minutes before resuming use.

คำเตือน (Warning)

• ตรวจสอบให้แน่ใจเสมอว่าปิดเครื่องมือ บล็อกกระแทกไร้สาย และถอดตลับแบตเตอรี่ออกก่อนปรับหรือตรวจสอบฟังก์ชันของเครื่องมือ บล็อกกระแทกไร้สาย
• ตรวจสอบทิศทางการหมุนทุกครั้งก่อนใช้งานเครื่องมือ บล็อกกระแทกไร้สาย
• ใช้สวิตช์หมุนกลับเฉพาะเมื่อเครื่องมือ บล็อกกระแทกไร้สาย หยุดสนิทเท่านั้น การเปลี่ยนทิศทางการหมุนก่อนเครื่องมือหยุดสนิทอาจทำให้เครื่องมือเสียหายได้
• เมื่อไม่ได้ใช้งานเครื่องมือ ควรตั้งปุ่มปรับทิศทางหมุนไปที่ตำแหน่งกลางเสมอ
• สวิตช์ทริกเกอร์จะไม่สามารถกดและเครื่องมือจะไม่ทำงาน หากปุ่มปรับทิศทางอยู่ในตำแหน่งตรงกลาง
• Always make sure to turn off the cordless impact wrench and remove the battery pack before adjusting or inspecting the tool’s functions.
• Always check the rotation direction before operating the cordless impact wrench.
• Use the reverse switch only when the cordless impact wrench has come to a complete stop. Changing the rotation direction before the tool stops may cause damage.
• When the tool is not in use, always set the rotation direction selector to the neutral position.
• The trigger switch cannot be pressed, and the tool will not operate, if the direction selector is in the neutral position.
