คีมจับลวดเชื่อมไฟฟ้า

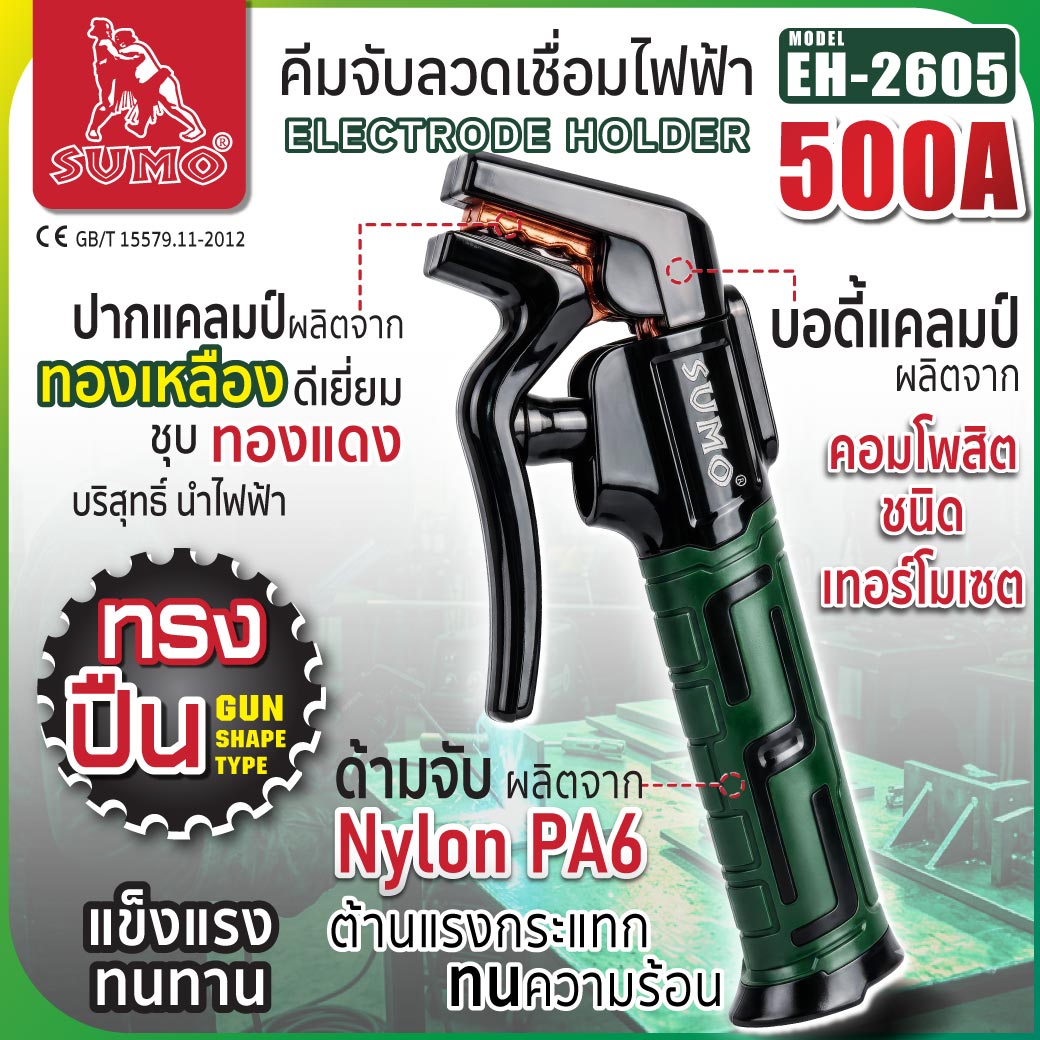

คีมจับลวดเชื่อมไฟฟ้า 500A ทรงปืน รุ่น EH-2605 SUMO

Electrode Holder Model EH-2605

คุณสมบัติ (Feature)

• ด้ามจับทรงปืน จับถนัดมือ ลดความเมื่อยล้า
• กดง่าย หนีบแน่น รองรับการเชื่อมหลายองศา
• รองรับกระแสไฟฟ้าสูงสุด 500A
• รองรับลวดเชื่อม 2.0-3.2 mm และสายเชื่อม 25-35 mm²
• ทนความร้อนสูง เหมาะสำหรับงานเชื่อมหลากหลายประเภท
• ด้านจับ PA6 แข็งแรง ทนแรงกระแทกและความร้อน
• ปากแคลมป์ทองเหลืองชุบทองแดงบริสุทธิ์ นำไฟฟ้าได้ดี
• ตัวแคลมป์ DMC แข็งแรง เป็นฉนวนไฟฟ้า และทนความร้อน
• Pistol-grip design for a comfortable hold and reduced fatigue.
• Easy to press with a firm grip for multi-angle welding.
• Supports up to 500A.
• Compatible with 2.0–3.2 mm welding electrodes and 25–35 mm² welding cables.
• High heat resistance for various welding applications.
• Strong PA6 nylon handle with excellent impact and heat resistance.
• Copper-plated brass clamp jaws excellent electrical conductivity and high wear resistance.
• Durable DMC insulating body with excellent electrical and heat resistance.




ชุดอุปกรณ์เสริม (Accessories)

1. ปลอกเหล็กชุบทองแดงสำหรับสายเชื่อม 1 ชิ้น
2. ประแจหกเหลี่ยมรูปตัว L 1 ชิ้น
3. สกูร 2 ชิ้น

เหมาะสำหรับ (Suitable for)

• เหมาะสำหรับงานเชื่อมไฟฟ้าด้วยลวดเชื่อมหุ้มฟลักซ์ (SMAW/MMA/Stick Welding) ใช้งานได้กับงานโครงสร้างเหล็ก งานก่อสร้าง งานต่อเรือ งานเชื่อมท่อ งานผลิตเครื่องจักร งานซ่อมบำรุง และงานเชื่อมทั่วไป
• Suitable for Shielded Metal Arc Welding (SMAW/MMA/Stick Welding). Ideal for steel fabrication, construction, shipbuilding, pipeline welding, machinery manufacturing, maintenance, repair, and general welding applications.

วิธีการติดตั้งผลิตภัณฑ์ (Installation Instructions)

1. ขันสกรูยึดด้ามจับกับตัวแคลมป์ออก
2. นำแผ่นขั้วต่อทองแดงที่ให้มาในกล่องประกอบเข้ากับปลายสายเชื่อม จากนั้นสอดชุดขั้วทองแดงเข้าไปในช่องของตัวแคลมป์
3. ขันสกรูหัวที่ให้มาเพื่อยึดแผ่นขั้วต่อทองแดงกับสายเชื่อมให้แน่น
4. สวมด้ามจับกลับเข้าที่เดิม
5. ขันสกรูยึดด้ามจับกับตัวแคลมป์ให้แน่น

1. Remove the screws holding the handle to the clamp.
2. Attach the supplied copper terminal plate to the end of the welding cable, then insert the assembled cable connector into the clamp body.
3. Tighten the supplied set screws to securely fasten the copper terminal plate to the welding cable.
4. Reinstall the handle to its original position.
5. Tighten the retaining screw to securely fasten the handle to the clamp body.

วิธีใช้ (How to use)

• ใช้ต่อเข้ากับชุดสายเชื่อมไฟฟ้า
• Use with electrical wiring harness.

ข้อเเนะนำ (Suggestion)

• เชื่อมต่อสายไฟกับคีมจับลวดเชื่อมให้แน่น มิฉะนั้นจะเกิดความร้อนสูงบริเวณข้อต่อสายไฟละลายหรือไหม้
• Connect the cord with electrode holder to tighten, otherwise the joint will be heated and melt or burn the cord.

คำเตือน (Warning)

• ห้ามใช้งานกับเครื่องเชื่อมที่มีพิกัดกระเเสไฟฟ้าเกินกว่าที่คีมจีบรองรับและสวมอุปกรณ์ป้องกันทุกครั้งขณะทำงาน
• Do not use with welding machines exceeding the holder's rated current capactiy. wear an eyes, nose and body protection when use.

รายละเอียดสินค้า (Specifications)
