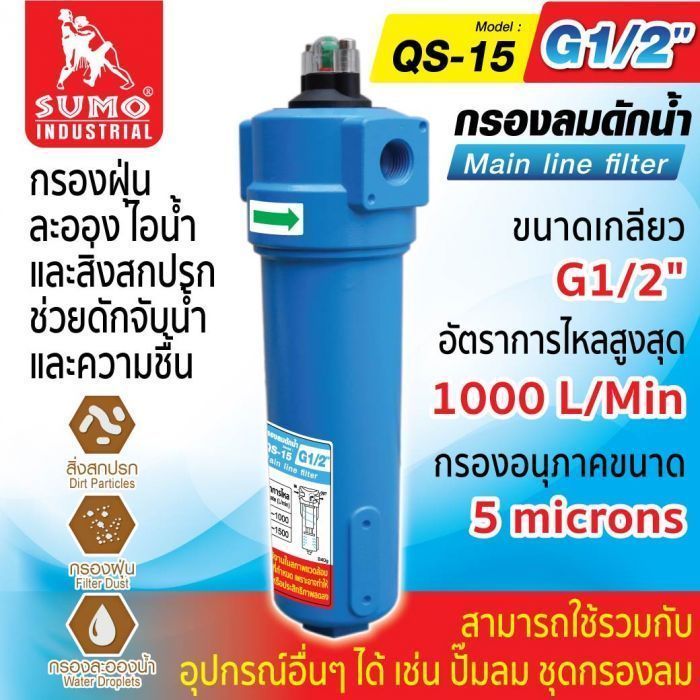

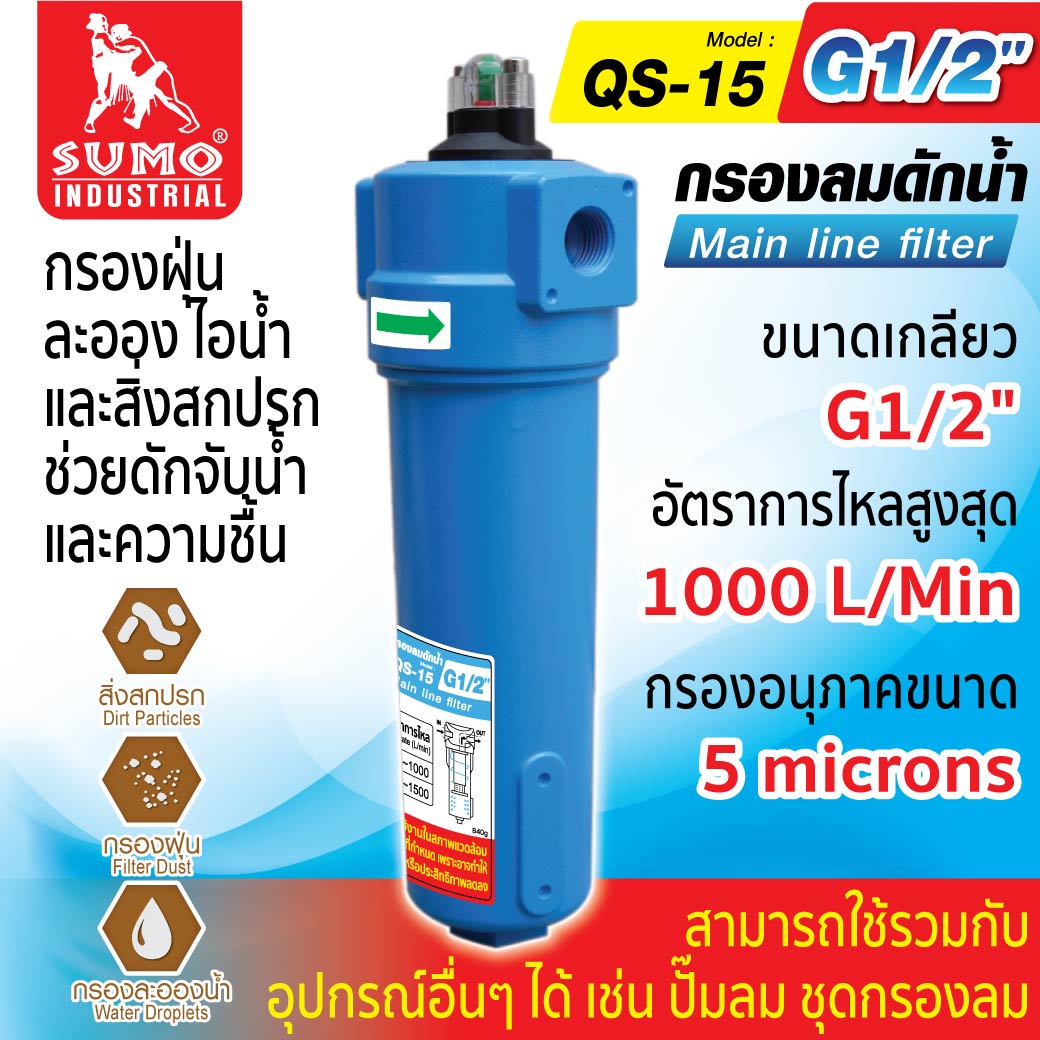

กรองลมดักน้ำ รุ่น QS-15 SUMO

Main line filter Model QS-15 SUMO

รายละเอียด ชุดกรองลม

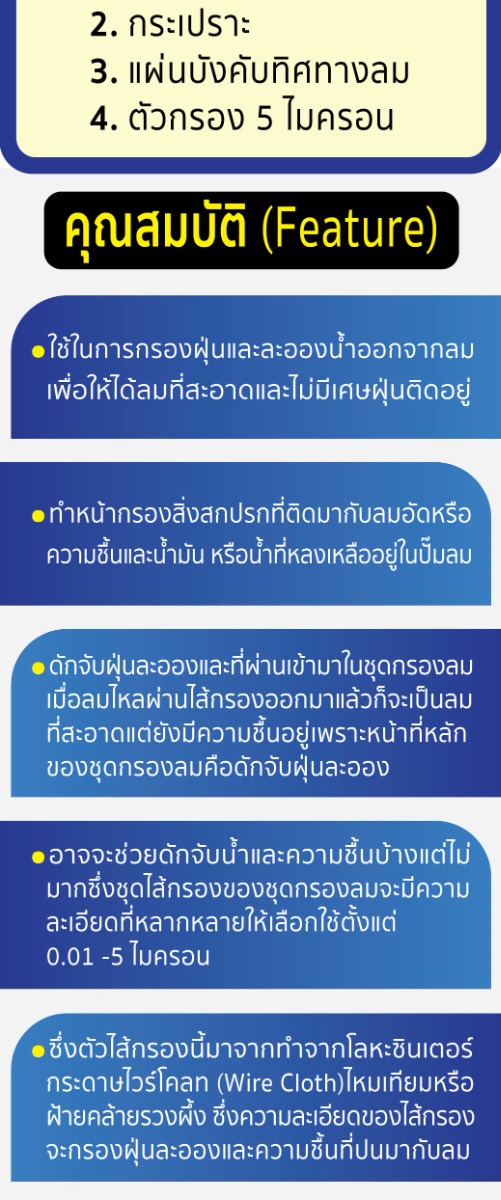

คุณสมบัติ (Feature)

• ใช้ในการกรองฝุ่นและละอองน้ำออกจากลมเพื่อให้ได้ลมที่สะอาดและไม่มีเศษฝุ่นติดอยู่
• ทำหน้ากรองสิ่งสกปรกที่ติดมากับลมอัดหรือความชื้นและน้ำมัน หรือน้ำที่หลงเหลืออยู่ในปั๊มลม
• ดักจับฝุ่นละอองและที่ผ่านเข้ามาในชุดกรองลม เมื่อลมไหลผ่านไส้กรองออกมาแล้ว ก็จะเป็นลมที่สะอาดแต่ยังมีความชื้นอยู่ เพราะหน้าที่หลักของชุดกรองลมคือดักจับฝุ่นละออง
• ช่วยดักจับน้ำและความชื้นบ้างแต่ไม่มาก ซึ่งชุดไส้กรองของชุดกรองลม จะมีความละเอียดที่หลากหลายให้เลือกใช้ ตั้งแต่ 0.01 - 5 ไมครอน ซึ่งตัวไส้กรองนี้มาจากทำจากโลหะซินเตอร์ กระดาษไวร์โคลท (Wire Cloth) ไหมเทียม หรือฝ้ายคล้ายรวงผึ้ง ซึ่งความละเอียดของไส้กรองจะกรองฝุ่นละอองและความชื้นที่ปนมากับลม

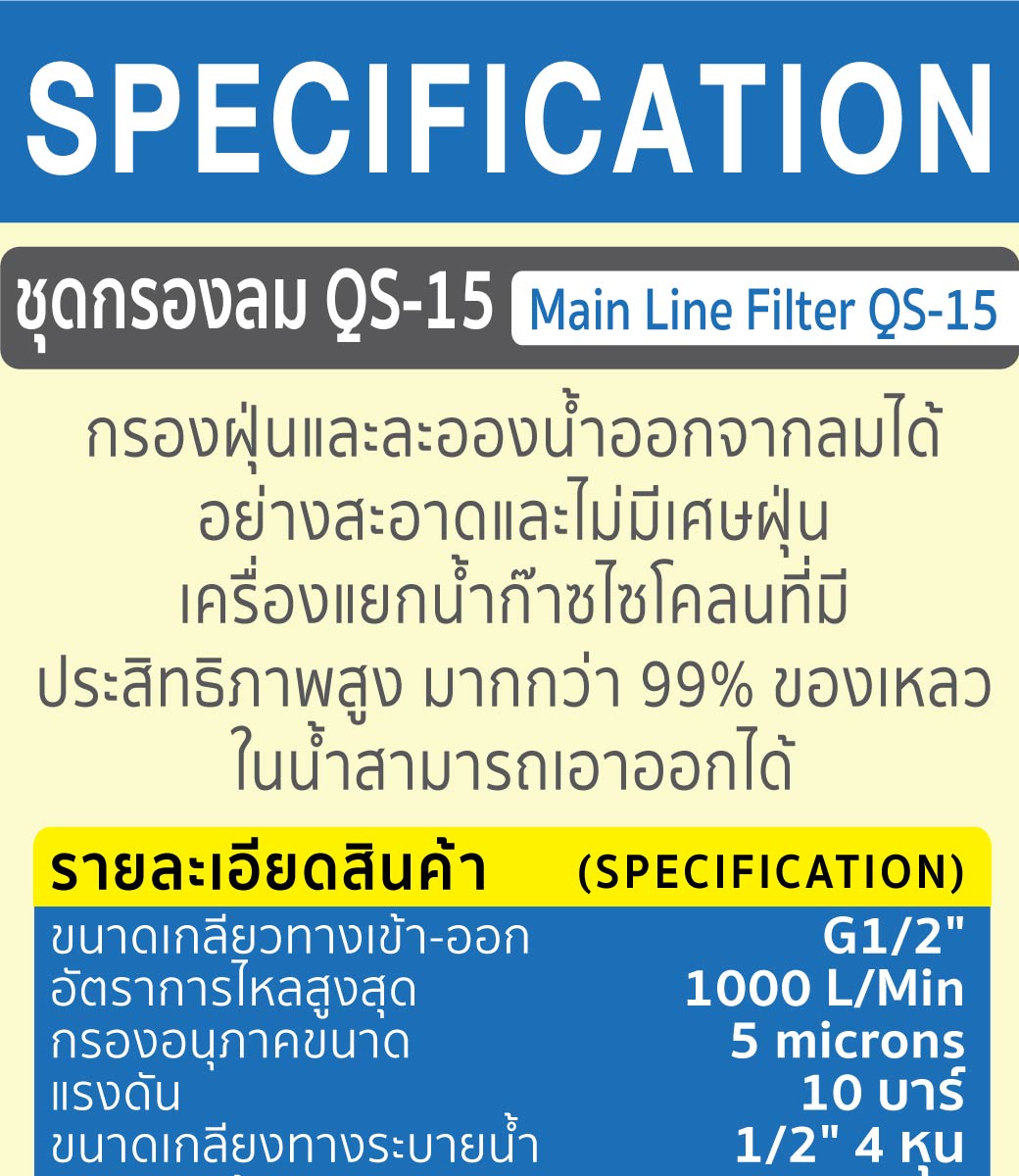

• ความละเอียดในการกรอง : 5 ไมครอน
• อัตราการไหลสูงสุด  : 1000 ลิตร/นาที
• แรงดัน : 10 บาร์

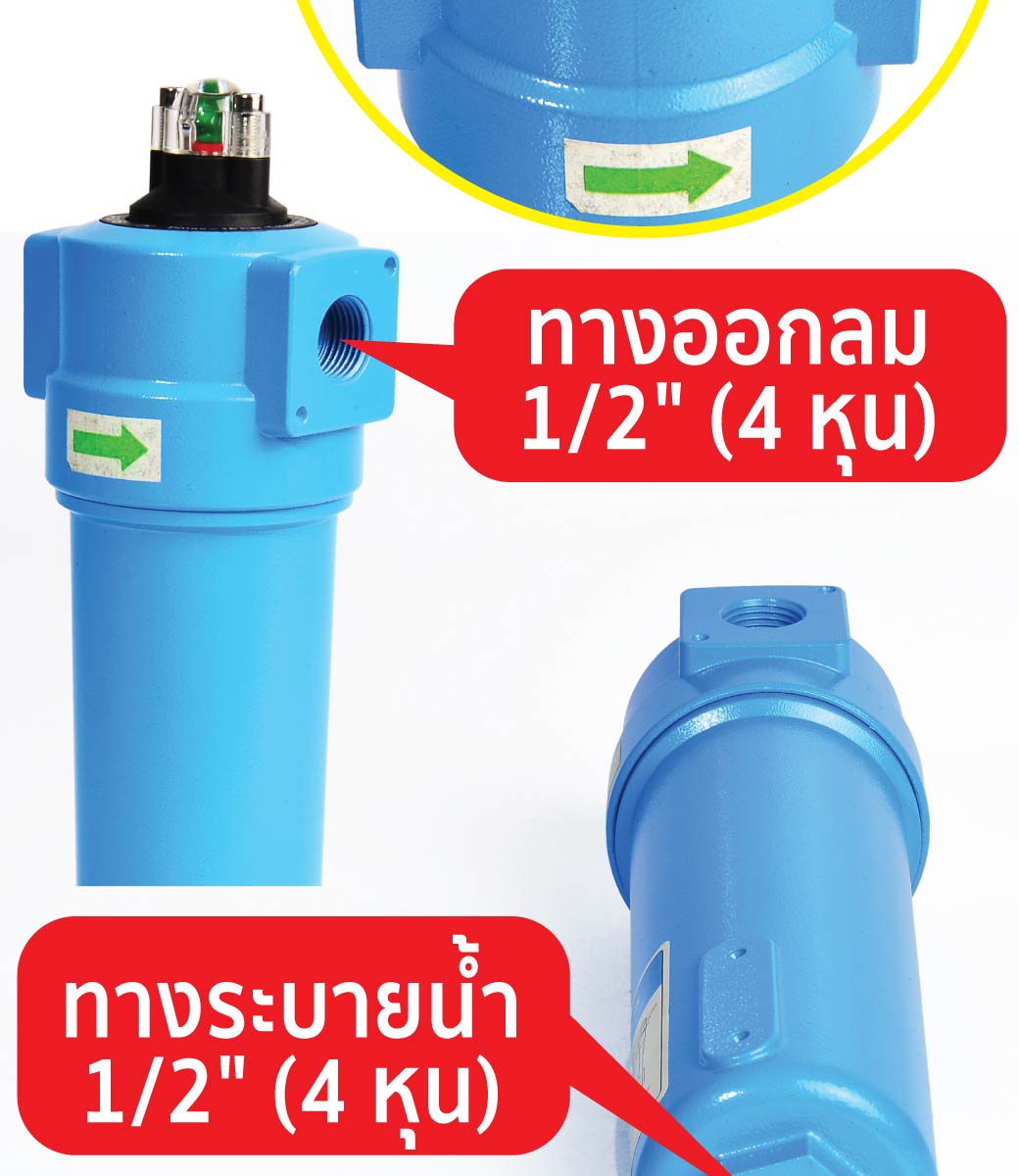

• ขนาดรูเกลียว : 1/2" (4 หุน)

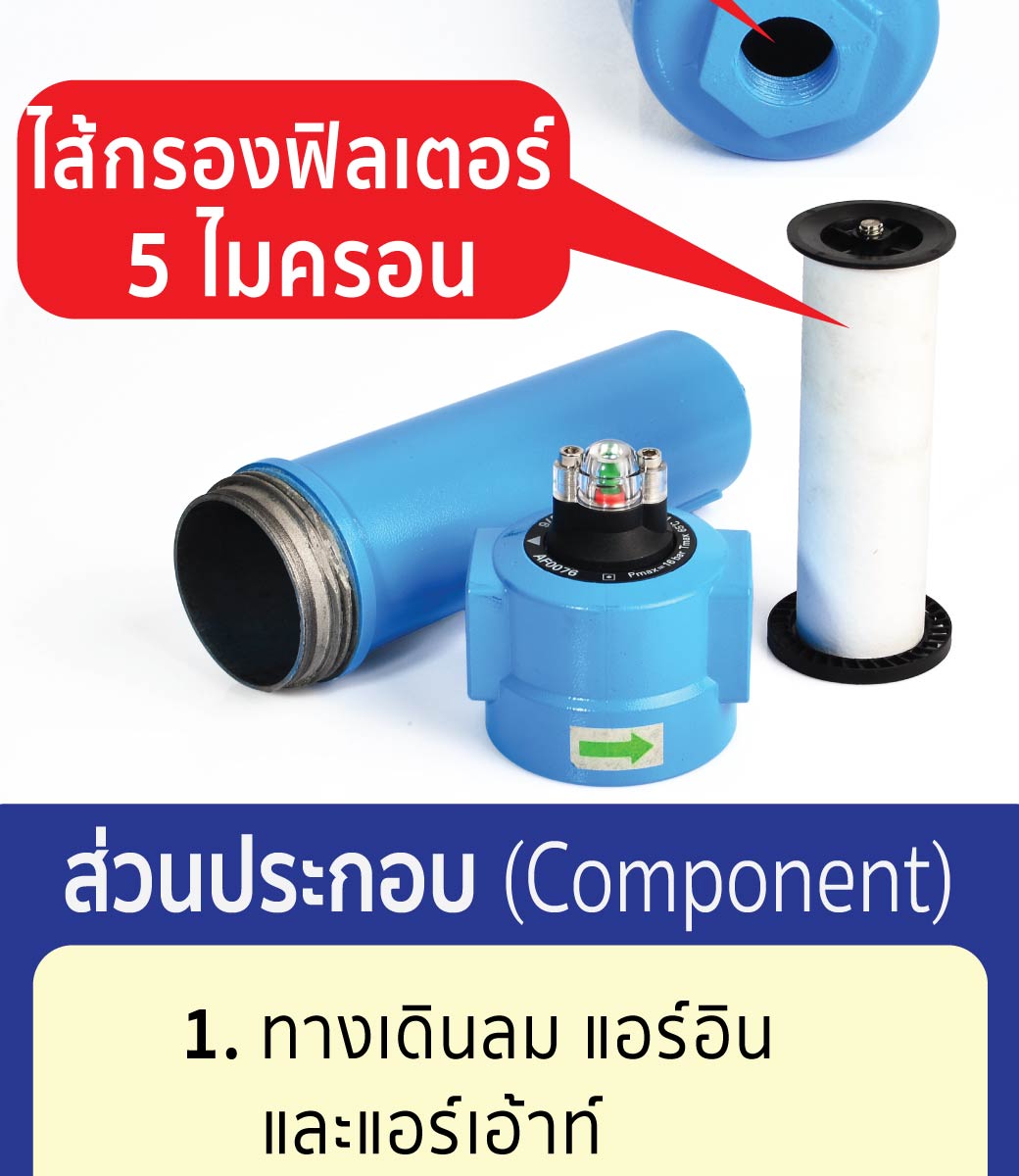

ส่วนประกอบ (Component)

• ทางเดินลม แอร์อินและแอร์เอ้าท์
• กระเปราะ
• แผ่นบังคับทิศทางลม
• ตัวกรอง 5 ไมครอน

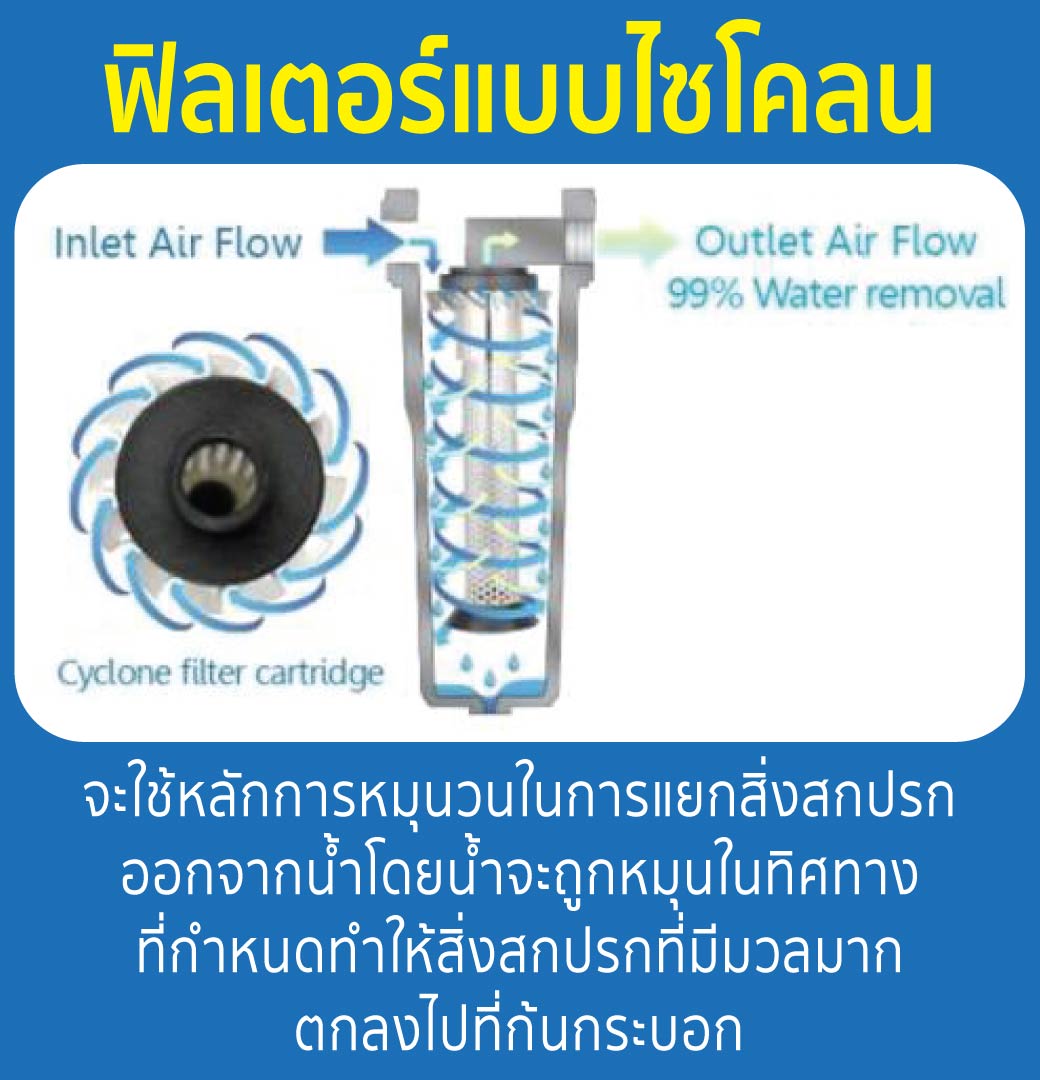

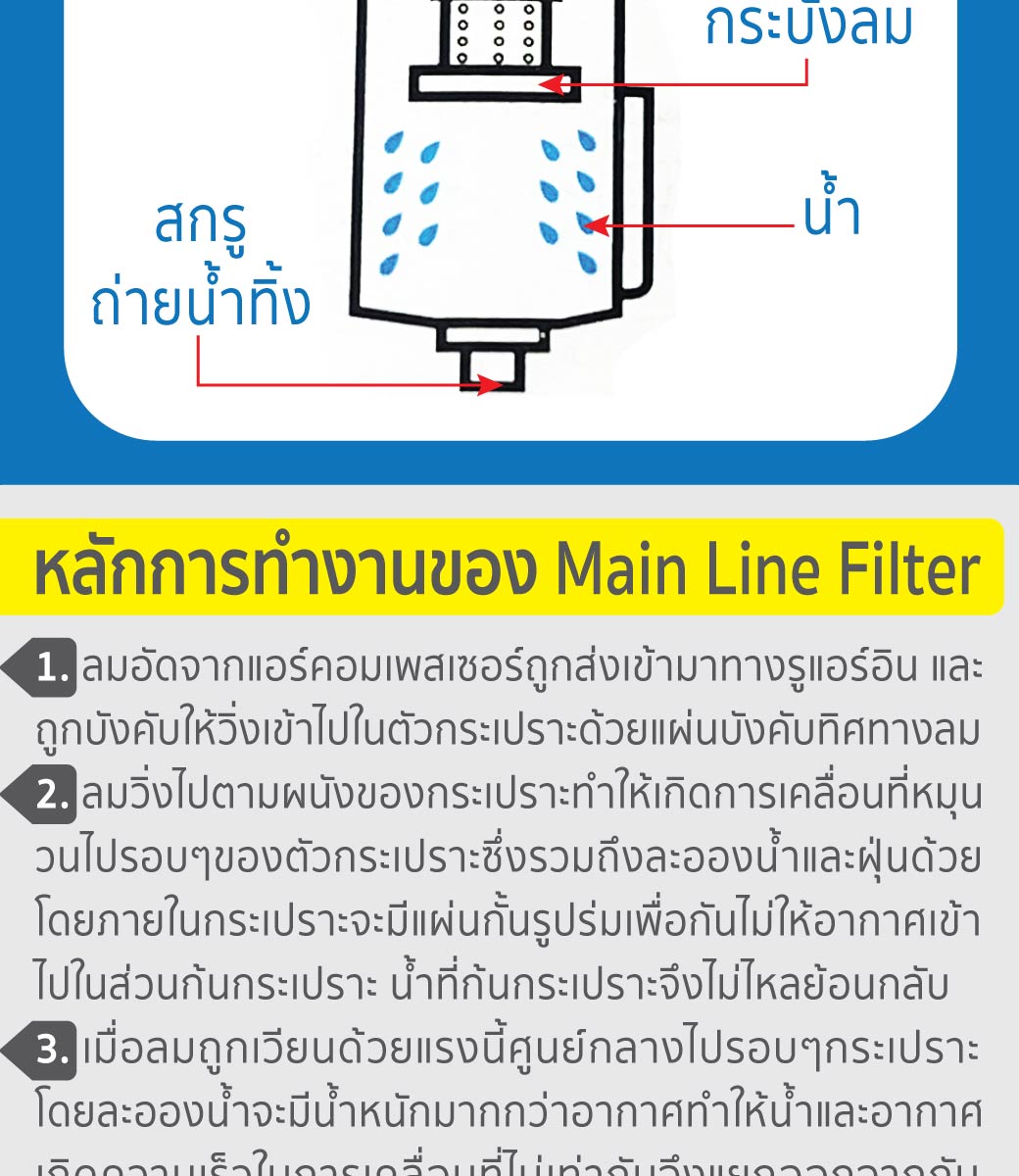

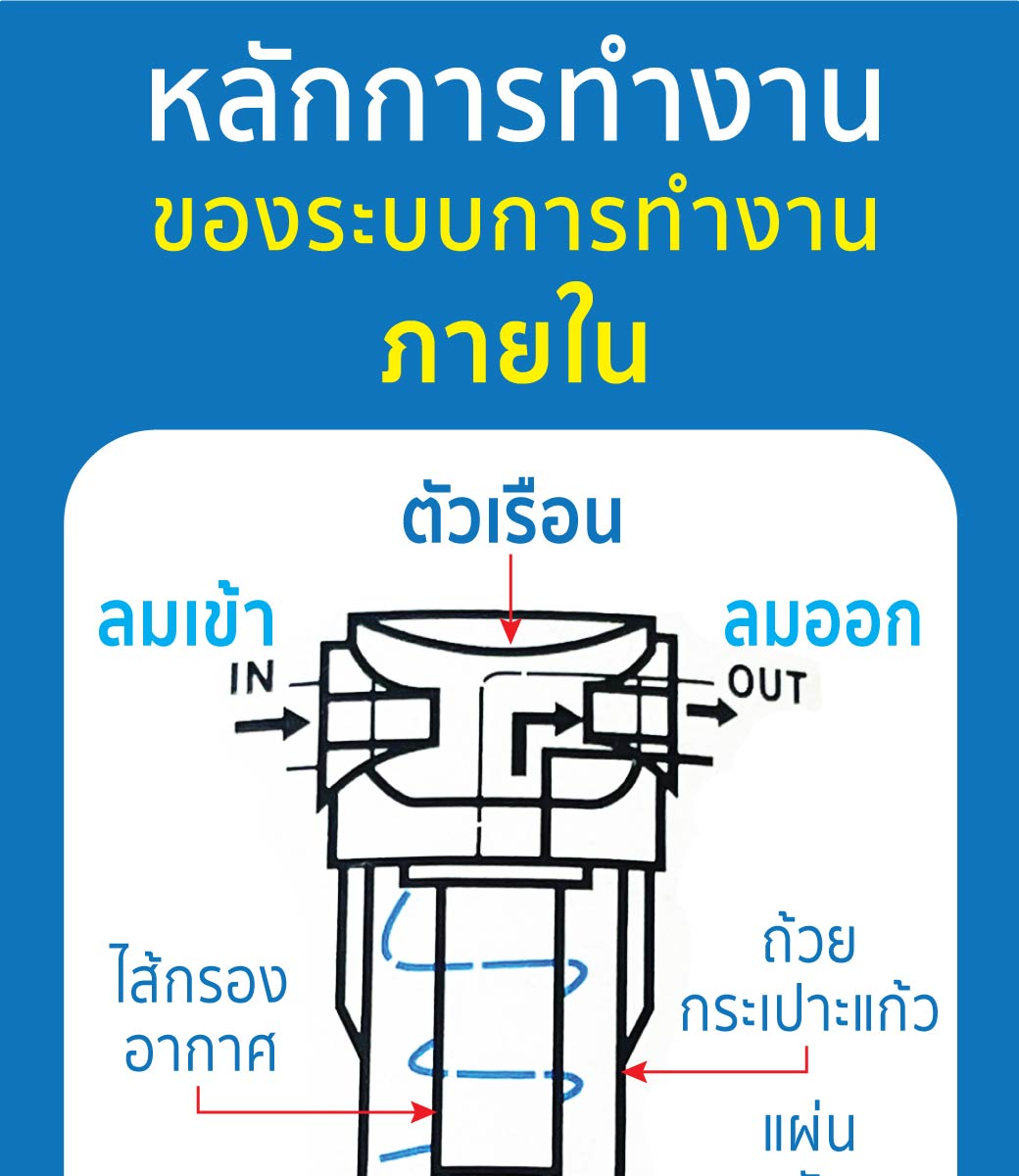

หลักการทำงานของ Main Line Filter

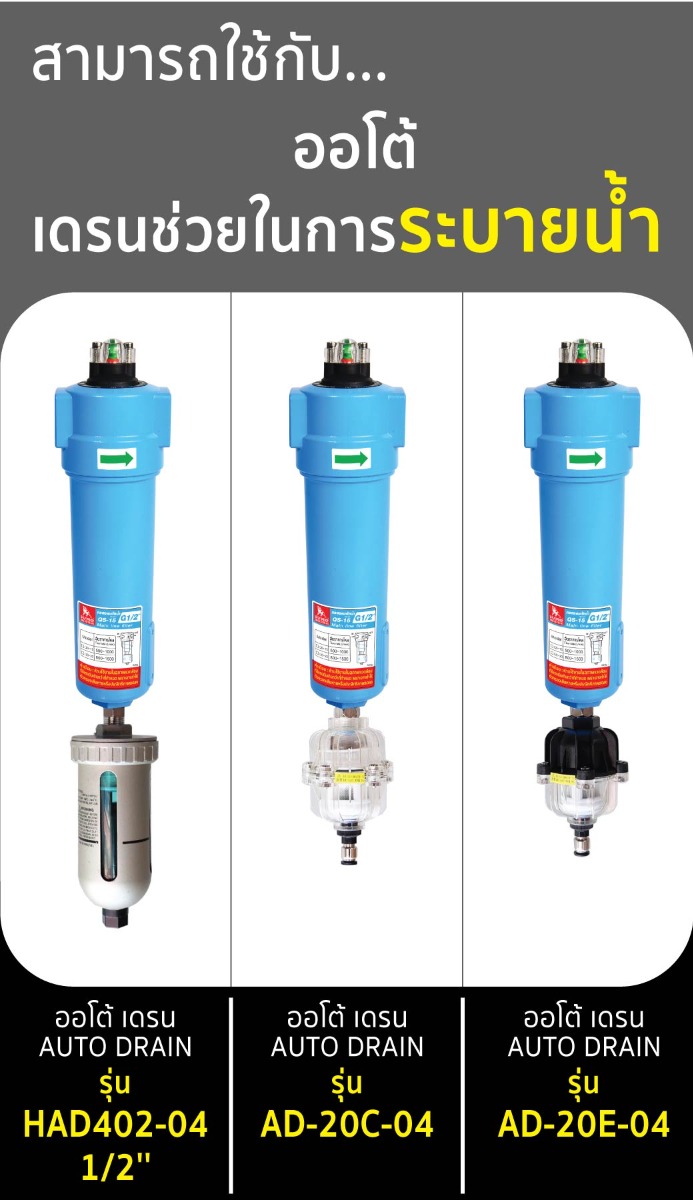

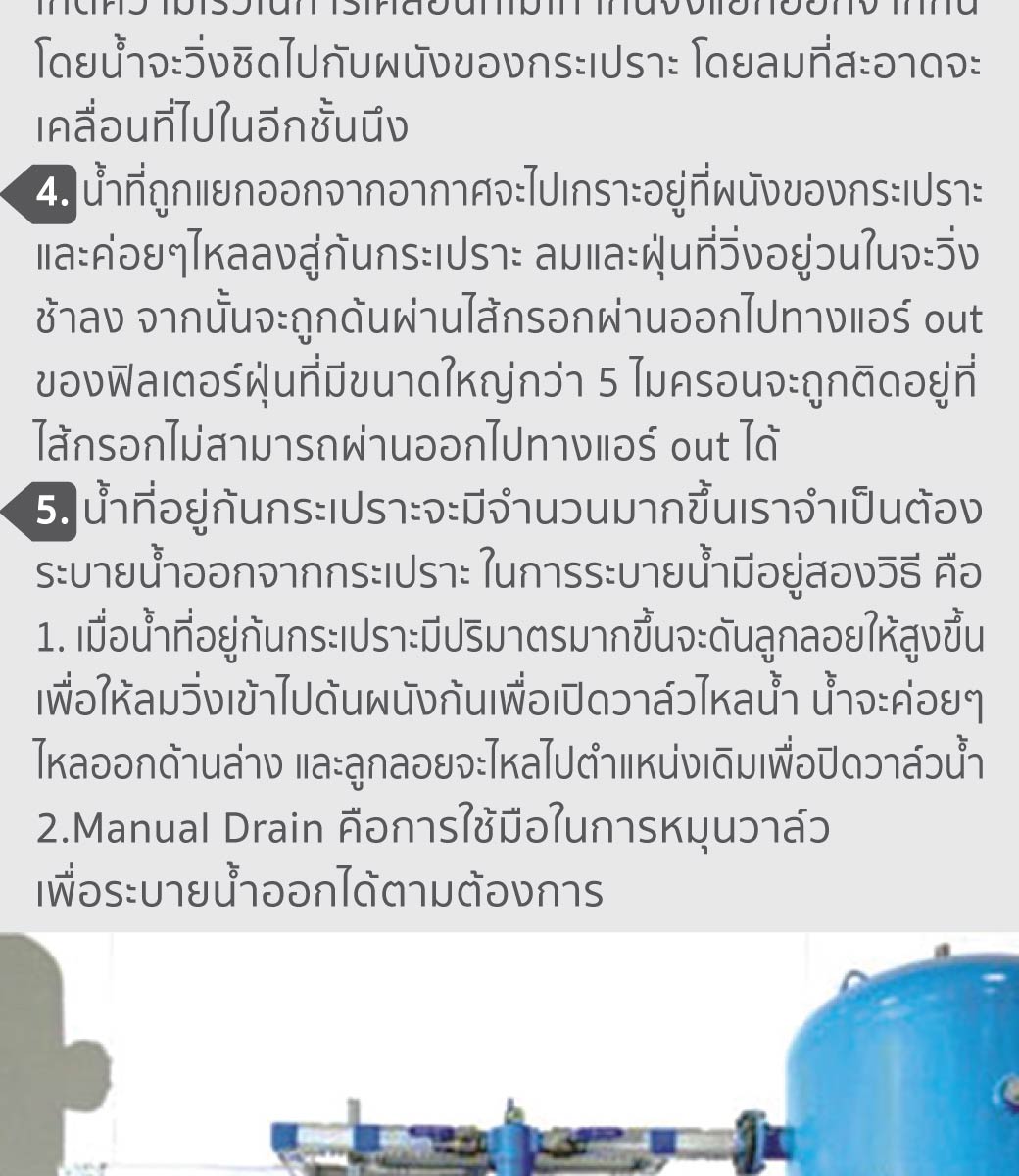

• ลมอัดจากแอร์คอมเพสเซอร์ถูกส่งเข้ามาทางรูแอร์อิน และถูกบังคับให้วิ่งเข้าไปในตัวกระเปราะด้วยแผ่นบังคับทิศทางลม ลมวิ่งไปตามผนังของกระเปราะทำให้เกิดการเคลื่อนที่หมุนวนไปรอบๆของตัวกระเปราะซึ่งรวมถึงละอองน้ำและฝุ่นด้วย โดยภายในกระเปราะจะมีแผ่นกั้นรูปร่มเพื่อกันไม่ให้อากาศเข้าไปในส่วนก้นกระเปราะ น้ำที่ก้นกระเปราะจึงไม่ไหลย้อนกลับ เมื่อลมถูกเวียนด้วยแรงนี้ศูนย์กลางไปรอบๆกระเปราะ โดยละอองน้ำจะมีน้ำหนักมากกว่าอากาศ ทำให้น้ำและอากาศเกิดความเร็วในการเคลื่อนที่ไม่เท่ากันจึงแยกออกจากกัน โดยน้ำจะวิ่งชิดไปกับผนังของกระเปราะ โดยลมที่สะอาดจะเคลื่อนที่ไปในอีกชั้นนึง น้ำที่ถูกแยกออกจากอากาศจะไปเกราะอยู่ที่ผนังของกระเปราะ และค่อยๆไหลลงสู่ก้นกระเปราะ ลมและฝุ่นที่วิ่งอยู่วนในจะวิ่งช้าลง จากนั้นจะถูกด้นผ่านไส้กรอกผ่านออกไปทาง แอร์outของฟิลเตอร์ ฝุ่นที่มีขนาดใหญ่กว่า 5 ไมครอนจะถูกติดอยู่ที่ไส้กรอกไม่สามารถผ่านออกไปทาง แอร์out ได้ น้ำที่อยู่ก้นกระเปราะจะมีจำนวนมากขึ้นเราจำเป็นต้องระบายน้ำออกจากกระเปราะ ในการระบายน้ำมีอยู่สองวิธี คือ 1. AUTO DRAIN คือการใช้ลูกลอยในการระบายน้ำ โดยเมื่อน้ำที่อยู่ก้นกระเปราะมีปริมาตรมากขึ้นจะดันลูกลอยให้สูงขึ้น เพื่อให้ลมวิ่งเข้าไปด้นผนังก้นเพื่อเปิดวาล์วไหลน้ำ น้ำจะค่อยๆไหลออกด้านล่าง และลูกลอยจะไหลไปตำแหน่งเดิมเพื่อปิดวาล์วน้ำ 2.Manual Drain คือการใช้มือในการหมุนวาล์วเพื่อระบายน้ำออกได้ตามต้องการ

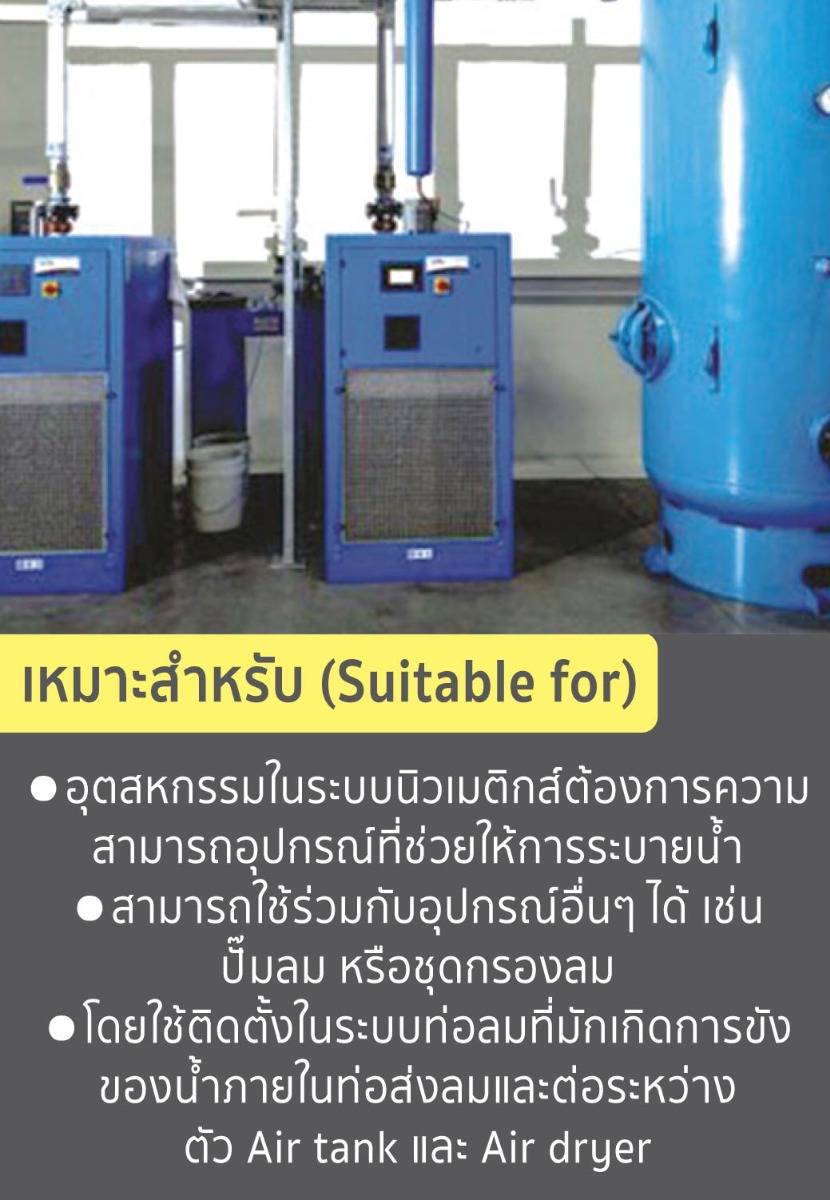

เหมาะสำหรับ (Suitable for)

• อุตสหกรรมในระบบนิวเมติกส์ต้องการความสามารถอุปกรณ์ที่ช่วยให้การระบายน้ำ
• สามารถใช้ร่วมกับอุปกรณ์อื่นๆ ได้ เช่น ปั๊มลม หรือชุดกรองลม
• โดยใช้ติดตั้งในระบบท่อลมที่มักเกิดการขังของน้ำภายในท่อส่งลม
• และต่อระหว่าง ตัว Air tank และ Air dryer

วิธีการดูแลรักษา ชุด Main Line Air Filter

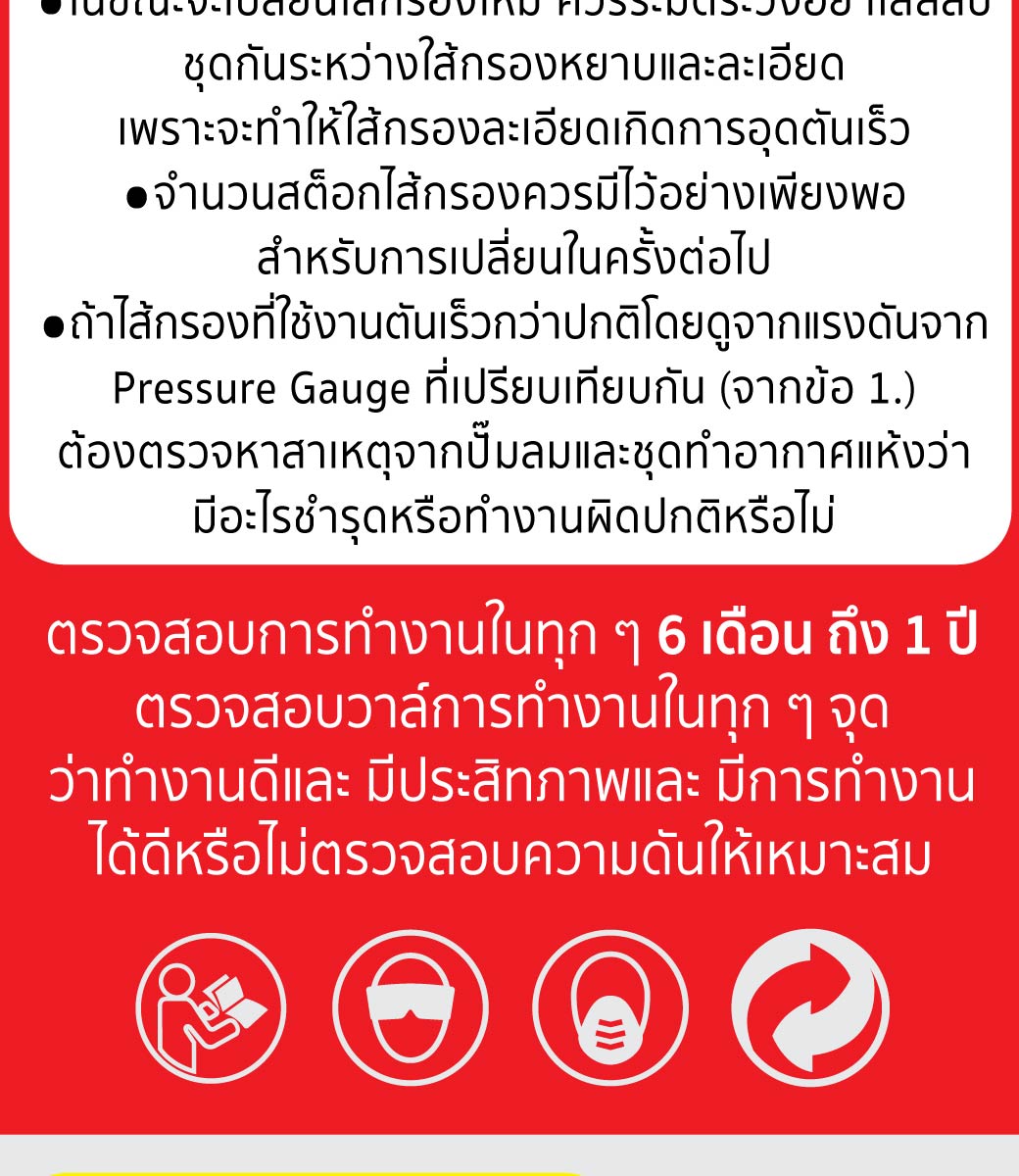

• ในการติดตั้งและเดินท่อลม พร้อมติดตั้งชุด Main Line Air Filter จะต้องติดตั้ง Pressure Gauge ก่อนและหลังชุด Main Line Air Filter เพื่อไว้เปรียบเทียบแรงดันลมก่อนเข้า และหลังออกจากจากชุดกรอง ถ้าในขณะใช้งาน แรงดันที่หน้าปัทม์ Pressure Gauge ทั้งสองชุดเท่ากันหรือใกล้เคียงกันมาก แสดงว่าชุดไส้กรองปกติดี แต่ถ้าแรงดันด้านเข้าสูงกว่าด้านออกมาก แสดงว่าไส้กรองตันหรือสกปรกมากแล้วถึงเวลาต้องเปลี่ยนใหม่ ชุด Main Line Air Filter ที่มีชุด Auto Drain ติดอยู่ด้านล่าง ต้องหมั่นคอยสังเกตุดูว่ามีการทำงานปล่อยน้ำ อากาศปนน้ำและน้ำมันออกมาหรือไม่ ถ้าไม่ทำงานเลย อาจมีสิ่งสกปรกอุดตัน ต้องถอดออกมาล้างทำความสะอาดและตรวจเช็คว่ามีชิ้นส่วนทำงานไม่สมบูรณ์หรือชำรุดหรือไม่ ถ้าซ่อมไม่ได้ต้องเปลี่ยนใหม่ ในขณะจะเปลี่ยนใส้กรองใหม่ ควรระมัดระวังอย่าใส่สลับชุดกันระหว่างใส้กรองหยาบและละเอียด เพราะจะทำให้ใส้กรองละเอียดเกิดการอุดตันเร็ว จำนวนสต็อกไส้กรองควรมีไว้อย่างเพียงพอสำหรับการเปลี่ยนในครั้งต่อไป ถ้าไส้กรองที่ใช้งานตันเร็วกว่าปกติโดยดูจากแรงดันจาก Pressure Gauge ที่เปรียบเทียบกันต้องตรวจหาสาเหตุจากปั๊มลมและชุดทำอากาศแห้งว่ามีอะไรชำรุดหรือทำงานผิดปกติหรือไม่

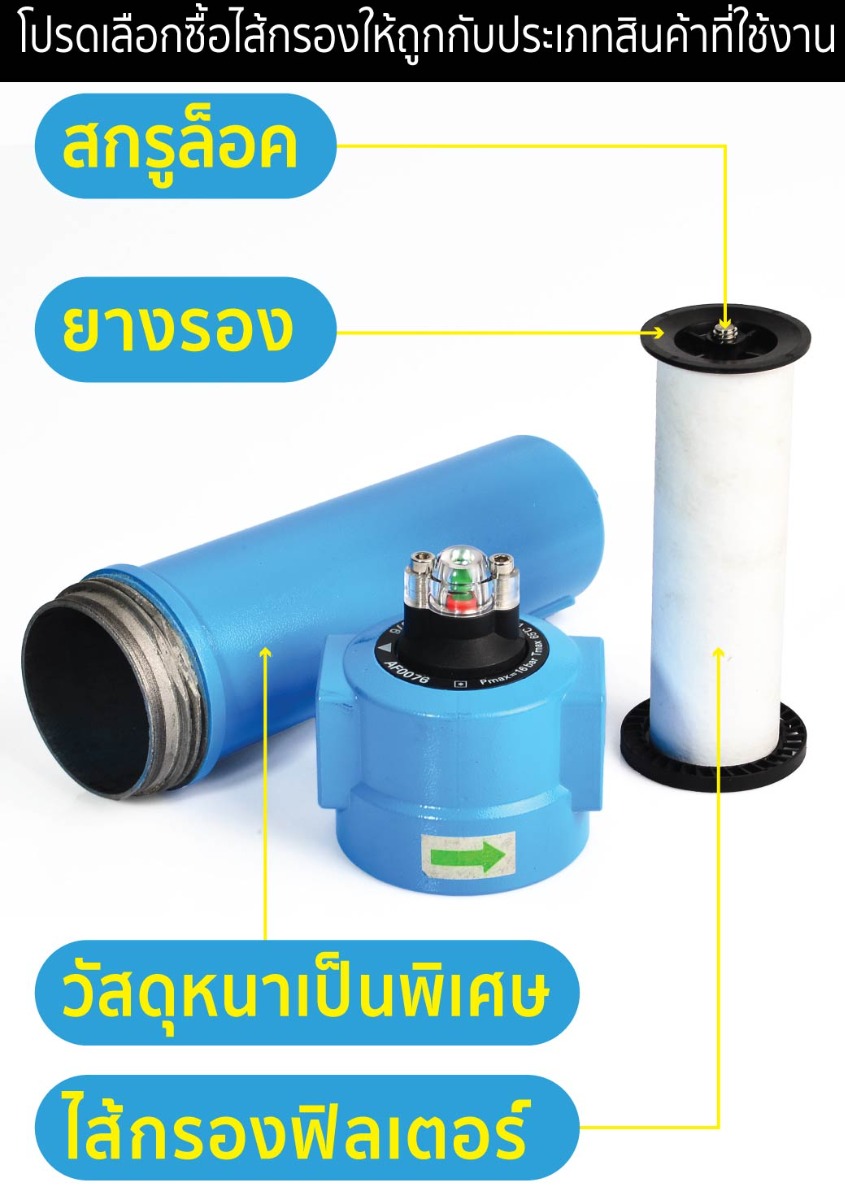

วิธีการถอดเปลี่ยนไส้กรอง

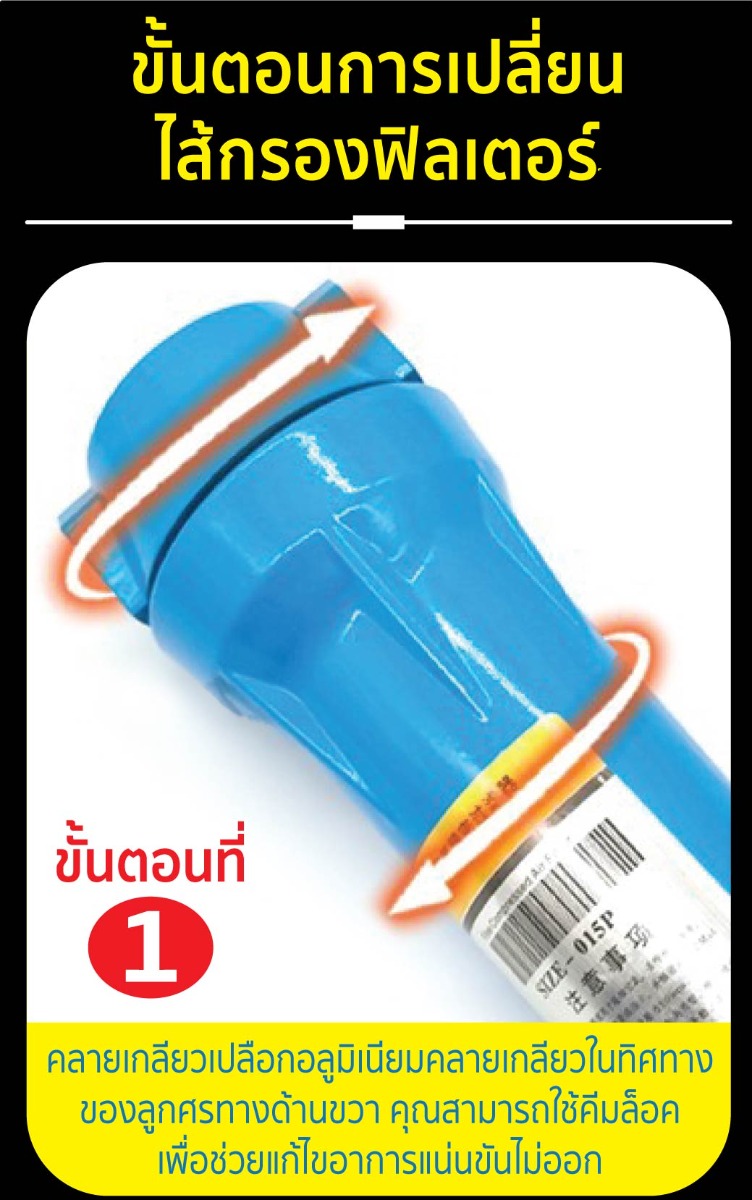

• ขั้นตอนที่ 1: คลายเกลียวเปลือกอลูมิเนียมคลายเกลียวในทิศทางของลูกศรทางด้านขวา สามารถใช้คีมล็อค เพื่อช่วยแก้ไขอาการแน่นขันไม่ออก

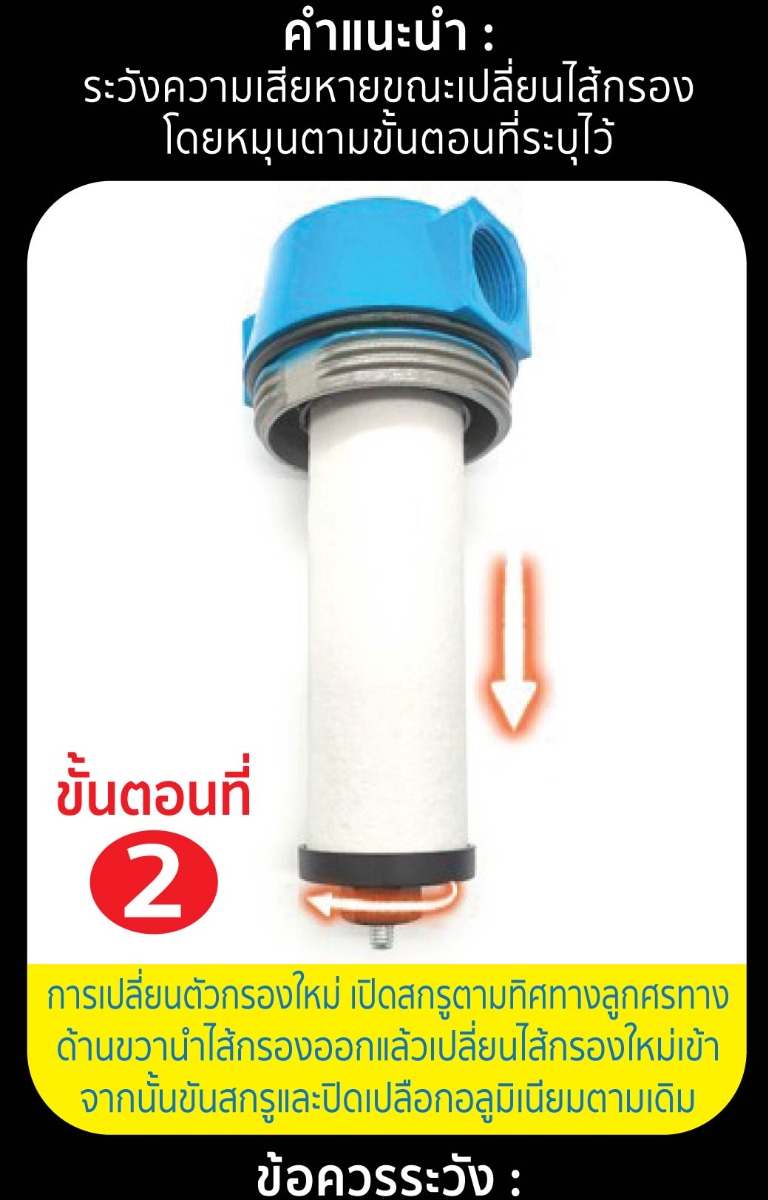

• ขั้นตอนที่ 2: การเปลี่ยนตัวกรองใหม่ เปิดสกรูตามทิศทางลูกศรทางด้านขวา นำไส้กรองออกแล้วเปลี่ยนไส้กรองใหม่เข้าจากนั้นขันสกรูและปิดเปลือกอลูมิเนียมตามเดิม

ข้อควรระวัง

• โปรดเลือกซื้อไส้กรองให้ถูกกับประเภทสินค้าที่ใช้งาน
